Grinda reglabila din aluminiu 0.25- 40 t

Grinda reglabila din aluminiu 0.25-40 t
Grinda reglabila din aluminiu 0.25-40 t

Grinda reglabila din aluminiu 0.25- 40 t

Grinda ridicare 0.5- 110 tGrinda reglabila de ridicare 0.5- 20 t

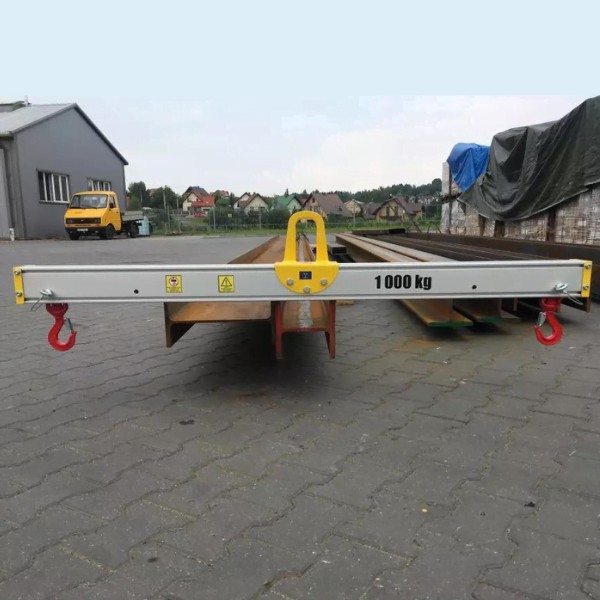

Grinda reglabila din aluminiu, disponibilă pentru sarcini de la  0.25 tone la 40 tone.

Fabricat în EUROPA

  • constructie usoara, din aluminiu
  • greutate redusa
  • cu puncte de ridicare reglabile la fiecare 300 mm (2xR)
  • prevazuta cu 2 cârlige pivotante cu rulment
  • respectă prevederile Directivei Mașini: 2006/42/CE
  • realizată conform standardului armonizat: EN 13155

Descriere

Grinda reglabila din aluminiu, disponibilă pentru sarcini de la  0.25 tone la 40 tone.

Avantaje grinda reglabila usoara

  • constructie usoara, din aluminiu
  • greutate redusa
  • cu puncte de ridicare reglabile la fiecare 300 mm (2xR)
  • prevazuta cu inel de ridicare pentru atasare la bratul macaralei
  • prevazuta cu 2 cârlige pivotante cu rulmenti

Specificații tehnice grinda reglabila din aluminiu

  • model: TRAL-AM
  • respectă prevederile Directivei Mașini: 2006/42/CE
  • realizată conform standardului armonizat: EN 13155
  • marcaje: marca producătorului, marcajul CE, capacitatea de încărcare, numărul fabricii, anul de producție



Personalizare grinda la cerere

  • la cerere se pot realiza și alte configurații
  • gauri suplimentare pentru atasarea unui sistem de ridicare cu doua brate de lant
  • gaura aditionala sub inelul central
  • carlige suplimentare

Recomandare

V-ar putea interesa și:

»Grinda de ridicare reglabilă 0.5- 20 t

»Grinda reglabilă de ridicare 0.5- 20 t

»Grinda de ridicare dreapta 0.5- 20 t

Variante produs

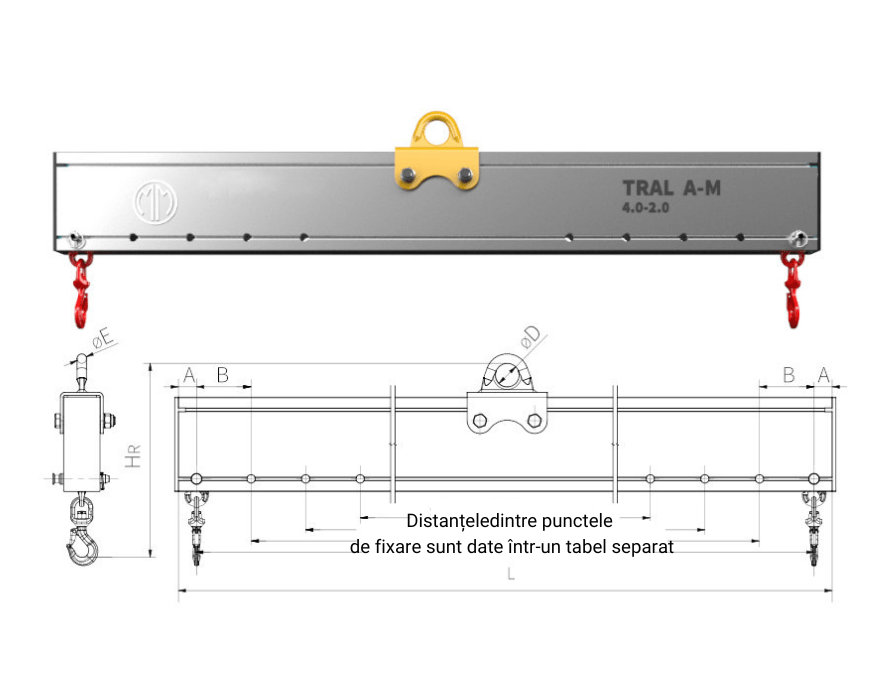

Dimensiuni grinda reglabila din aluminiu

WLL
[t]		Dimensiuni
[mm]		Lungime L
[m]
0,51,01,52,02,53,03,54,04,55,05,56,0
0,25Cod TRAL AM0,25-0,50,25-1,00,25-1,50,25-2,00,25-2,50,25-3,00,25-3,50,25-4,00,25-4,50,25-5,00,25-5,50,25-6,0
A=50 B=150HR [mm]356356356356356356391391391448488488
ØD=65 ØE=26Masa [kg]10,5131618,5212432,53639,5536570
0,5Cod TRAL AM0,5-0,50,5-1,00,5-1,50,5-2,00,5-2,50,5-3,00,5-3,50,5-4,00,5-4,50,5-5,00,5-5,50,5-6,0
A=50 B=150HR [mm]356356356356391391448448488533533533
ØD=65 ØE=26Masa [kg]10,5131618,525,5294044,55596,5105114
0,75Cod TRAL AM0,75-0,50,75-1,00,75-1,50,75-2,00,75-2,50,75-3,00,75-3,50,75-4,00,75-4,50,75-5,00,75-5,50,75-6,0
A=50 B=150HR [mm]356356356391391448488488533533533613
ØD=65 ØE=26Masa [kg]10,513162225,53645508896,5105151
1,0Cod TRAL AM1,0-0,51,0-1,01,0-1,51,0-2,01,0-2,51,0-3,01,0-3,51,0-4,01,0-4,51,0-5,01,0-5,5
A=50 B=150HR [mm]356356391391448488488533533613613
ØD=65 ØE=26Masa [kg]10,51318,5223240457988129140
1,25Cod TRAL AM1,25-0,51,25-1,01,25-1,51,25-2,01,25-2,51,25-3,01,25-3,51,25-4,01,25-4,51,25-5,0
A=50 B=150HR [mm]356391391448448488533533533613
ØD=65 ØE=26Masa [kg]10,51518,527,53240707988129
1,5Cod TRAL AM1,5-0,51,5-1,01,5-1,51,5-2,01,5-2,51,5-3,01,5-3,51,5-4,01,5-4,51,5-5,0
A=50 B=150HR [mm]391391448448488488533533613613
ØD=65 ØE=26Masa [kg]11,5152327,535407079116129
1,75Cod TRAL AM1,75-0,51,75-1,01,75-1,51,75-2,01,75-2,51,75-3,01,75-3,51,75-4,01,75-4,5
A=50 B=150HR [mm]391391448488488533533613613
ØD=65 ØE=26Masa [kg]11,51523303561,570105,5116
2,0Cod TRAL AM2,0-0,52,0-1,02,0-1,52,0-2,02,0-2,52,0-3,02,0-3,52,0-4,0
A=50 B=150HR [mm]391391448488533533533613
ØD=65 ØE=26Masa [kg]11,51523305361,570105,5
2,5Cod TRAL AM2,5-0,52,5-1,02,5-1,52,5-2,02,5-2,52,5-3,02,5-3,52,5-4,0
A=50 B=150HR [mm]448448488533533533613613
ØD=65 ØE=26Masa [kg]151925445361,595105,5
3,0Cod TRAL AM3,0-0,53,0-1,03,0-1,53,0-2,03,0-2,53,0-3,03,0-3,5
A=50 B=150HR [mm]448448488533533613613
ØD=65 ØE=26Masa [kg]15192544538495
3,5Cod TRAL AM3,5-0,53,5-1,03,5-1,53,5-2,03,5-2,53,5-3,0
A=50 B=150HR [mm]533533533533533613
ØD=65 ØE=26Masa [kg]1826,535445384
4,0Cod TRAL AM4,0-0,54,0-1,04,0-1,54,0-2,04,0-2,54,0-3,0
A=50 B=150HR [mm]533533533533613613
ØD=65 ØE=26Masa [kg]1826,535447384
Distanța între punctele de ancorare [m] pentru lungimi individuale ale grinzii de ridicare [m]
0,40,91,41,92,42,93,43,94,44,95,45,9
0,61,11,62,12,63,13,64,14,65,15,6
0,81,31,82,32,83,33,84,34,85,3
1,01,52,02,53,03,54,04,55
0,71,21,72,22,73,23,74,24,7
0,91,41,92,42,93,43,94,4
1,11,62,12,63,13,64,1
1,31,82,32,83,33,8
22,53,03,5
2,22,73,2
2,42,9
2,6
