Macara mobila1000 kg, H=3,03m
Macara mobilă, cu deplasare prin împingere/tragere, coloană fixă, ce permite ridicarea de sarcini de până la 1000 kg cu acționare hidraulică, pompă manuală, comandă cu fir sau cu telecomandă.
| Brand |
FlexLifting |
|---|
Descriere
Modelele de macarale rotative/pivotante la 360° ce permit ridicarea și manipularea sarcinilor de până la 1000 kg funcție de model. Rotirea coloanei de braț este blocabilă la fiecare 30° iar rotirea se face ușor datorită rulmenților cu bile de la baza coloanei. Contragreutatea este echipată cu două mânere ergonomice pentru a face rotația ușoară și fluidă.
Conducerea macaralei / deplasarea
Macaralele rotative sunt incredibil de manevrabile cu amprente frontale de numai 800mm sunt cele mai mici dimensiuni disponibile de pe piață. Macaraua este echipată cu 2 roți pivotante de mare capacitate cu protecții antișoc și frâne de staționare, precum și cu 2 roți frontale fixe cu rulmenți. Șasiul este realizat integral din oțel vopsit. Deplasarea, poziționarea și mutarea sarcinii se face manual, prin împingere de către operator. Roțile sunt din poliamidă (nylon) cu diametrul de 200mm.
Acționarea brațului cu cârligul de sarcină
Ridicarea brațului de sarcină (funcție de model) se realizează:

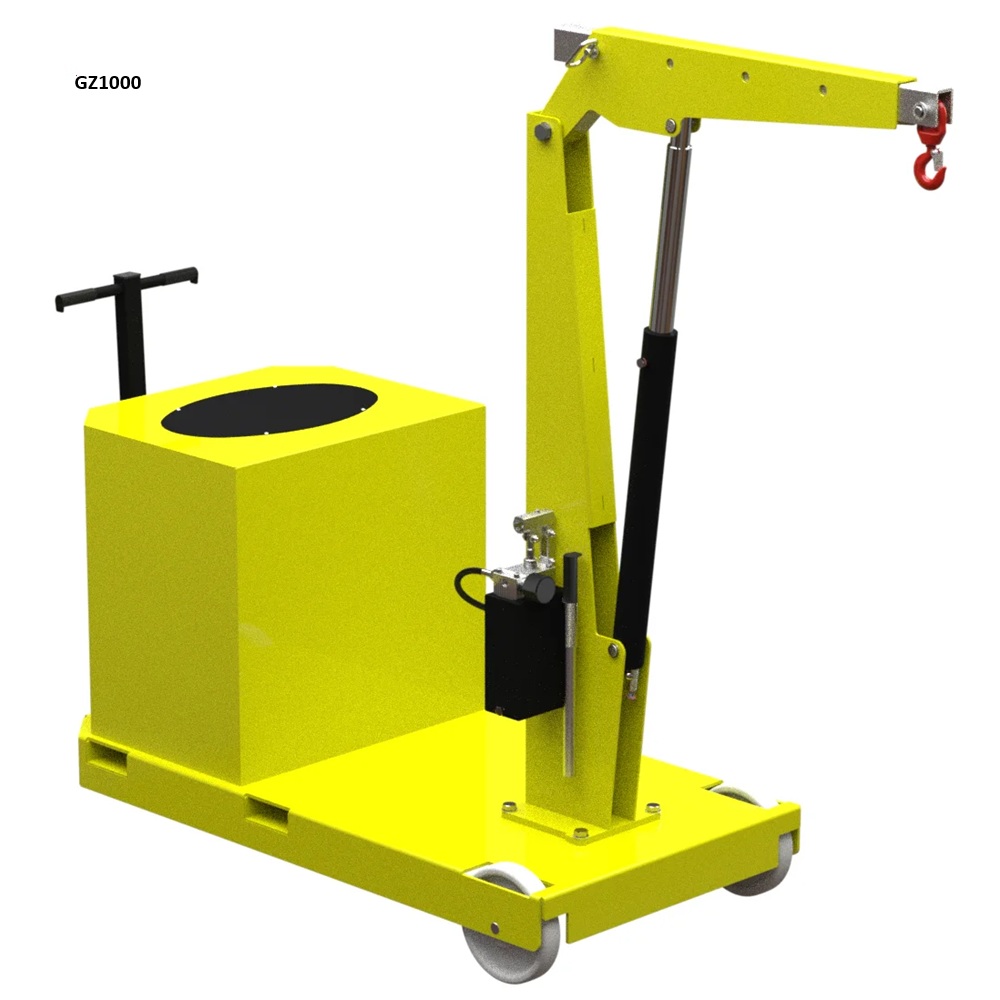

- Manual, cu pompă hidraulică cu dublu efect, coborâre cu robinet ergonomic, viteză reglabilă (GZ1000);

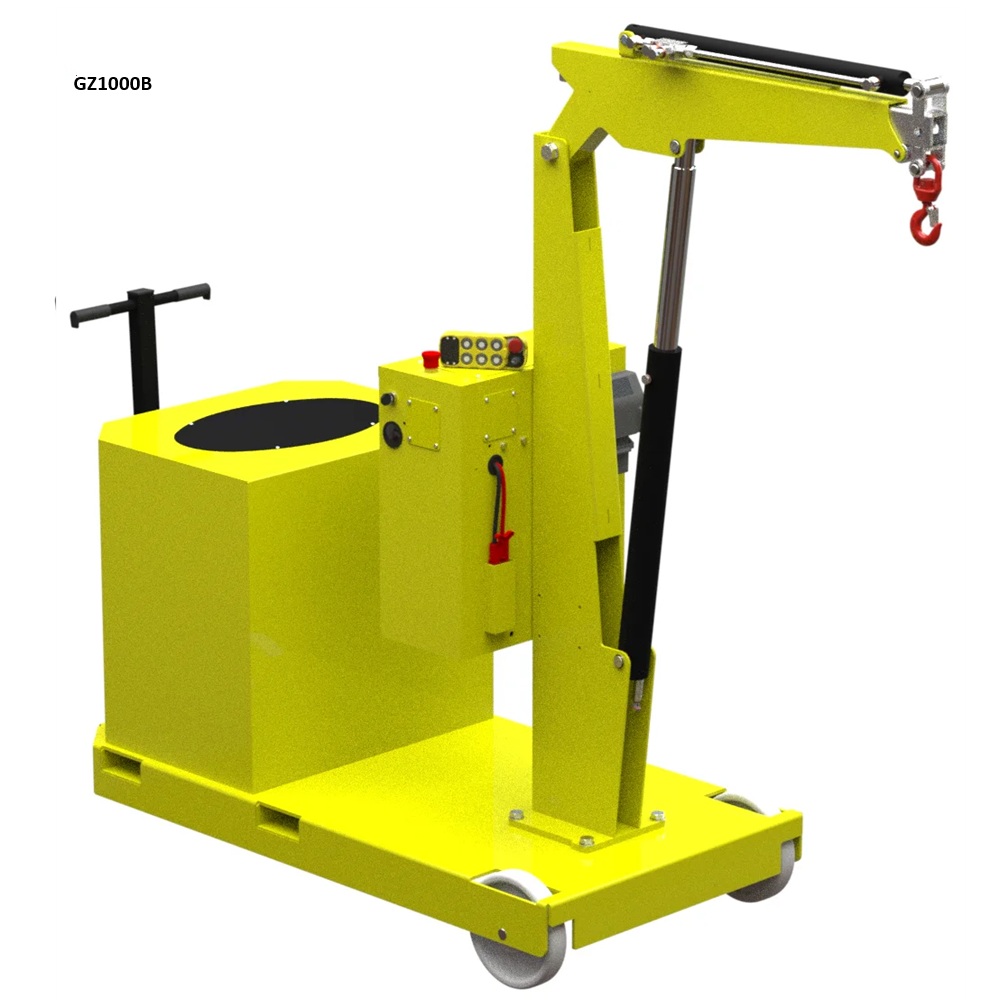

- Electrică, o singură viteză, cu tastaură și fir (GZ1000B);

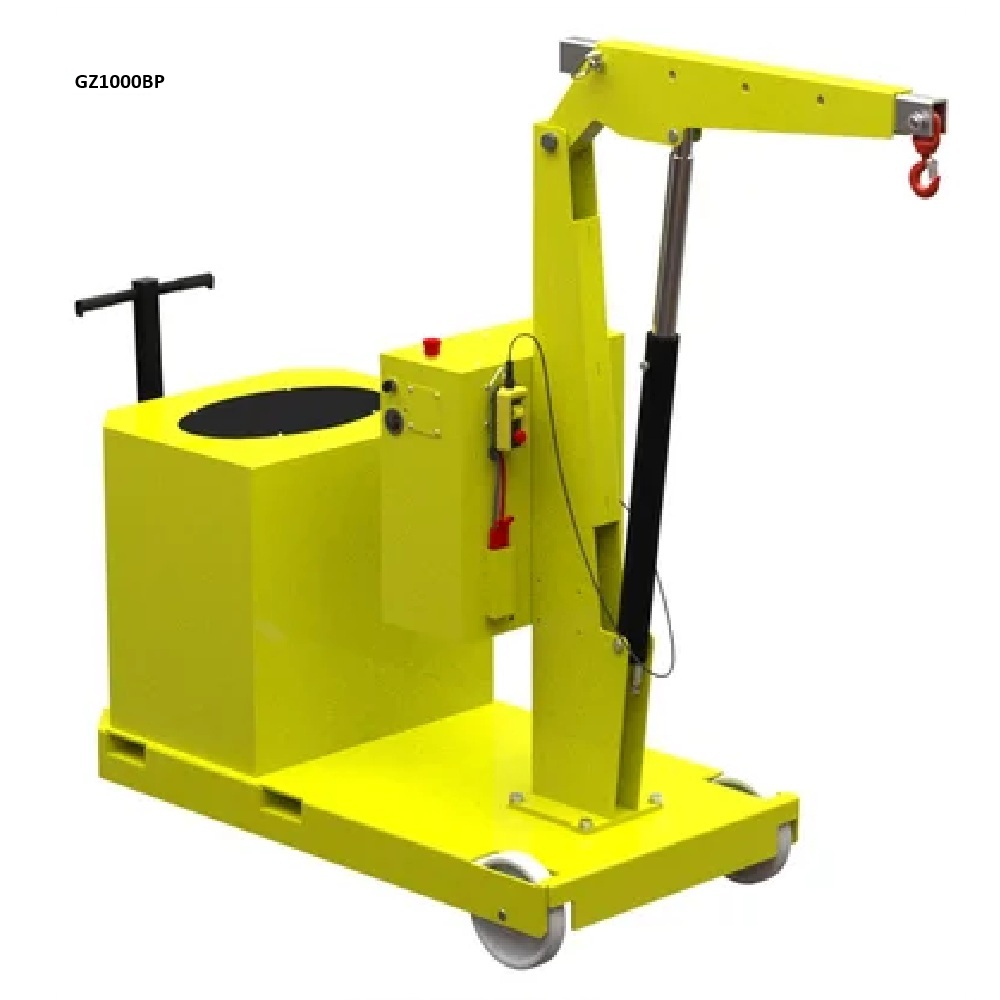

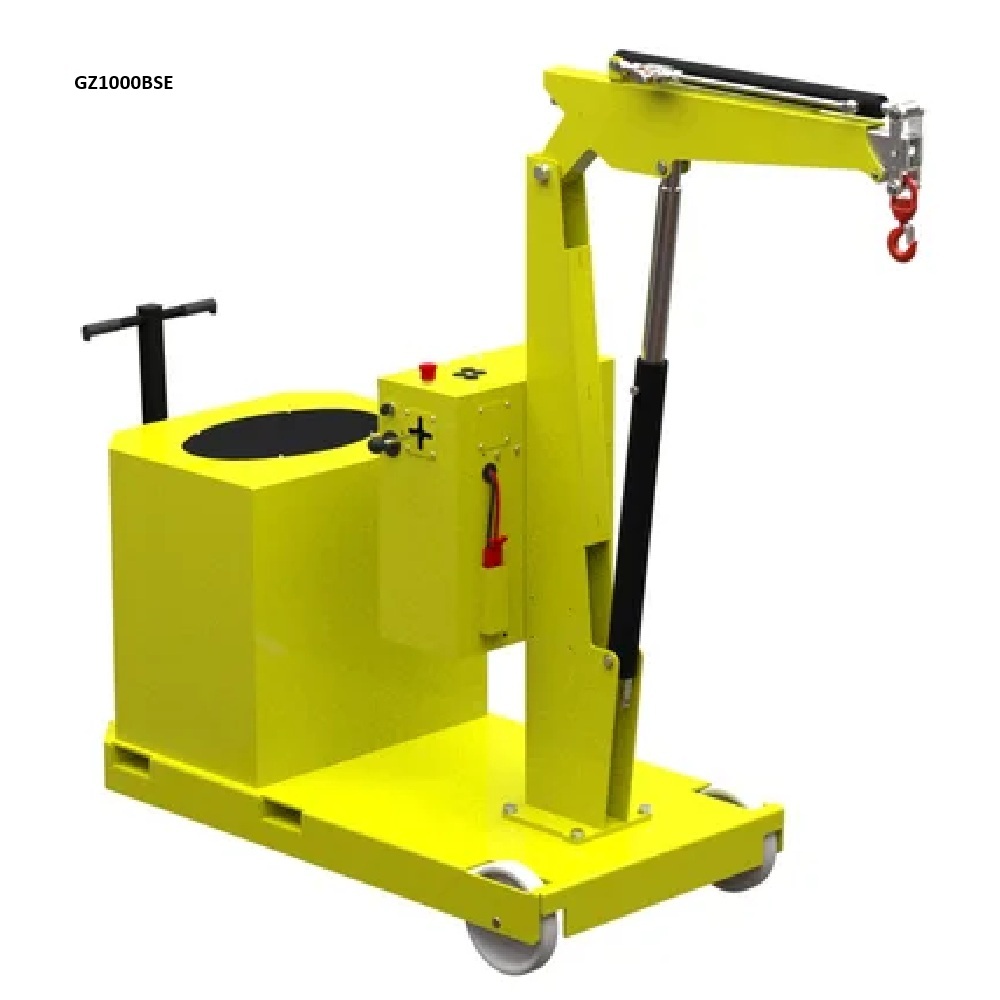

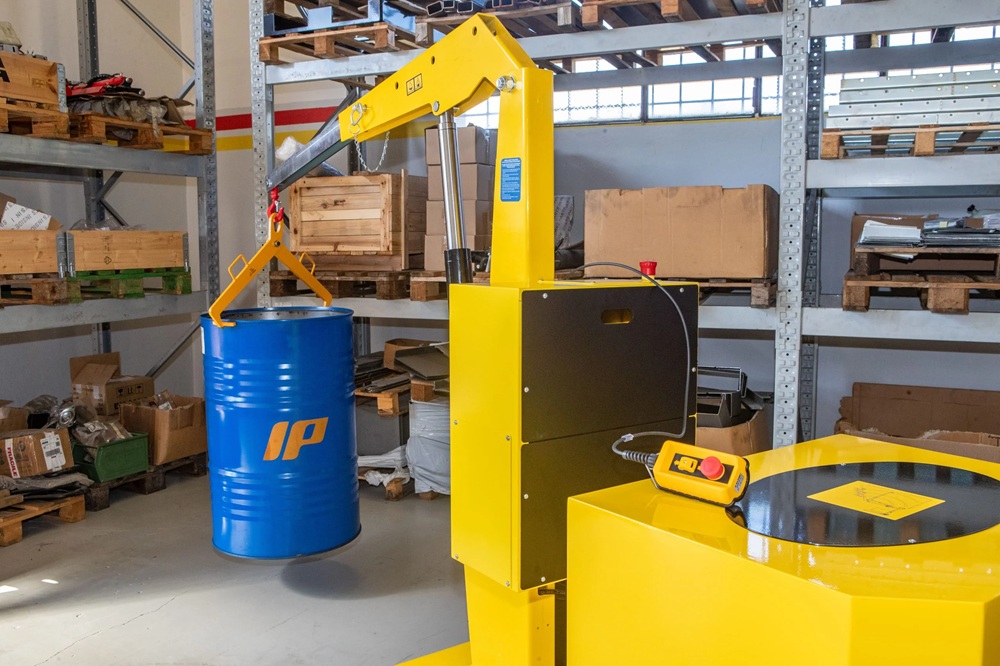

- Tastatură cu fir, o singură viteză de urcare, Joystick pe tactatură fir, viteză de coborâre reglabilă la milimetru (GZ1000BP și GZ1000BSE);

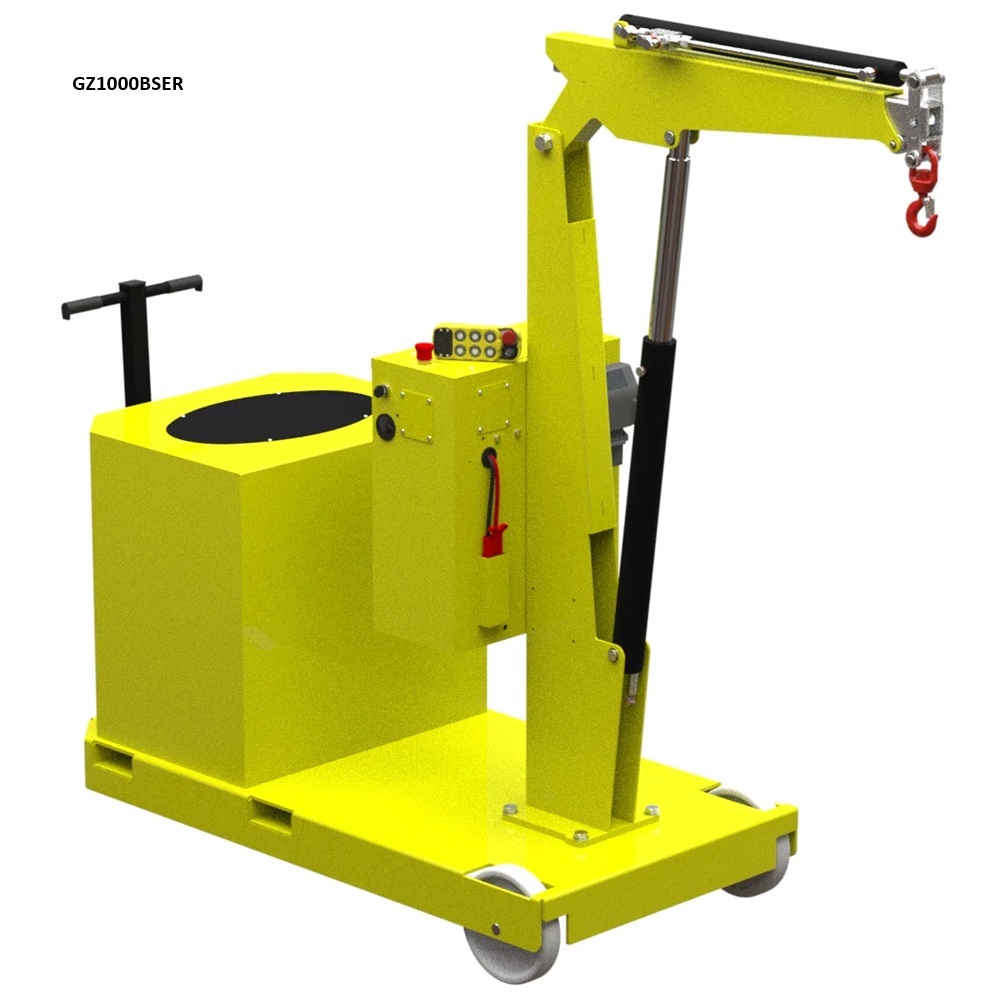

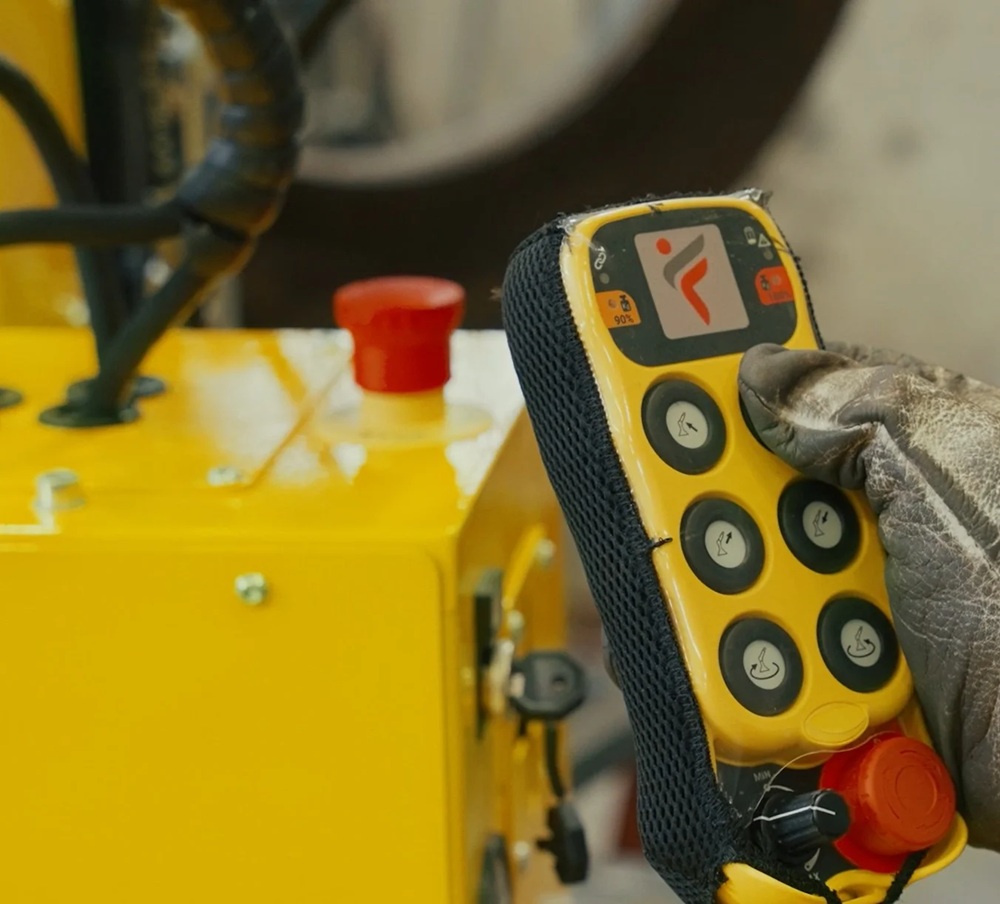

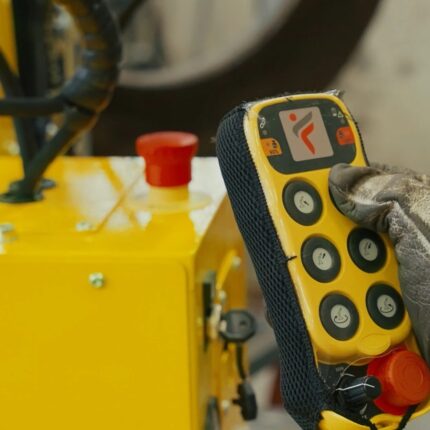

- Radio comandă, comandă proporțională,cu potențiometru (GZ1000BSER).
Caracteristici de siguranță
Sistemul hidraulic este echipat cu o supapă de blocare care împiedică căderea sarcinii în cazul ruperii accidentale a furtunurilor, și cu o supapă de maxim care previne suprasarcina macaralei.
Extensii de brațe, moduri de ridicare a sarcinii
Brațul standard al macaralei de 800mm este extensibil în 4 poziții și sunt disponibile (ca opționale) și o de extensie rigidă de 2000mme pentru a ajunge la o extindere de până la o lungime maximă de 3030 mm. Cârlig rotativ este cu închidere de siguranță.
Performanțe tehnice
| Caracteristică | Variante constructive | ||||
| Modele (5 variante) | GZ1000 |
GZ1000B |
GZ1000BP |
GZ1000BSE |
GZ1000BSER |
| Capacitate maximă de utilizare – WLL (kG) | 1000 kG | ||||
| Deplasare/Tracține | Manuală, prin împingere / tragere de mâner | ||||
| Lungime maximă a brațului (mm) | 2000 | ||||
| Înălțime maximă cu brațul extins (mm) | 3030 | ||||
| Extensie / retractare braț | Standard: braț de 800mm cu 4 poziții blocabile mecanic Opțional o extensie de 2000mm |
Standard: braț de 800mm cu 4 poziții blocabile mecanic Opțional o extensie de 2000mm |
Standard: braț de 800mm, electric Opțional o extensie mecanică de 2000mm |
Standard: braț de 800mm, electric Opțional o extensie mecanică de 2000mm |
|
| Capacitate max. de ridicare funcție de lungimea brațului | Vezi diagramele pt fiecare echipare | ||||
| Rotație coloană | Coloană este fixă | ||||
| Ridicare braț | Manual, cu pompă hidraulică cu dublu efect | Electrică, o singură viteză, cu tastaură și fir | Tastatură cu fir, o singură viteză de urcare |
Radio comandă, comandă proporțională,cu potențiometru
|
|
| Coborâre braț |
Manual, cu robinet ergonomic
|
Electrică, o singură viteză, cu tastaură și fir | Joystick pe tactatură fir, viteză de coborâre reglabilă la milimetru |
Radio comandă, comandă proporțională,cu potențiometru
|
|
| Spațiu frontal – nesesar (mm) | 800 | ||||
| Gabarit, lățime (sau cu brațul rotit la 90°) x lungime x înălțime | 800 (800) x 1860 x 1750 mm | 800 (800) x 1860 x 1750 mm | 800 (800) x 1910 x 1770 mm | ||
| Greutatea macaralei (cu contragreutate inclusă) | 1190 KG | 1190 KG | 1195 kG | ||
| Tip de baterie, bucăți |
vezi seria de macarale electrice
|
1x AGM ermetice, fără întreținere | 1x AGM ermetice, fără întreținere | ||
| Număr de baterii AGM | 1 | 1 | |||
| Încărcător baterii | inclus | inclus | |||
| Tensiune/capacitate nominală a bateriei | 12 V / 70 Ah | 12 V / 70 Ah | |||
| Putere consumată pentru ridicare |
vezi seria de macarale electrice
|
vezi seria de macarale electrice
|
|||
| Putere consumată pentru deplasare | |||||
| Poate fi transportata pe distanțe lungi cu un motostivuitor | Da | Da | Da | ||
Domenii de utilizare
| 1. PANOURI DE STICLĂ Macaralele contrabalansate reprezintă o soluție eficientă și sigură pentru instalarea panourilor de sticlă pentru toate acele activități care implică proiecte de construcție, renovare sau arhitectură.
2. INJECȚIA DE MATERILE PLASTICE Utilizarea macarelelor contrabalansate pentru procesele de schimbare a matrițelor este o practică obișnuită în sectorul manufacturier, în special în producția de piese din plastic, produse turnate sub presiune (pressofuse) și alte procese de ștanțare/turnare. 3. STANDURI DE TESTARE ȘI VERIFICARE A PRODUSELOR Macaralele cu braț liber (a sbalzo) sunt instrumente versatile și precise pentru poziționarea componentelor pe standurile de testare. Acestea oferă avantaje în termeni de siguranță, productivitate și flexibilitate, făcându-le o soluție apreciată pentru fazele de verificare a produselor. 4. ÎNTREȚINERE Macaralele contrabalansate sunt adesea utilizate în sectorul aeronautic pentru sarcini specifice care implică activități de întreținere a aeronavelor. Sunt folosite pentru a manevra motoare, a demonta scaune, a ridica componente sensibile precum radare sau antene, etc. 5. INDUSTRIA FEROVIARĂ Macaralele cu braț liber (a sbalzo) sunt frecvent utilizate în sectorul feroviar pentru întreținerea trenurilor. Acestea sunt folosite pentru înlocuirea componentelor precum roți, frâne, suspensii și motoare, facilitând ridicarea și poziționarea lor precisă. |
6. LINII DE ASAMBLARE Utilizarea macarelelor compacte de-a lungul liniilor de asamblare poate îmbunătăți eficiența producției, poate reduce riscul de accidente și poate permite manipularea precisă a sarcinilor în spații în care alte echipamente, cum ar fi stivuitoarele, nu pot fi utilizate din lipsă de spațiu.
7. RIDICAREA SARCINILOR Datorită capacității lor de a lucra în consolă (sbalzo), macaralele contrabalansate sunt un instrument optim pentru a ajunge la punctul de prindere al unei sarcini, mai ales în prezența eventualelor obstacole la sol. Prin urmare, ele sunt alegerea optimă în comparație cu macaralele tradiționale de atelier care nu pot fi poziționate în apropierea sarcinii din cauza picioarelor stabilizatoare. Sunt instrumente extrem de utile pentru ridicarea sarcinilor în spații greu accesibile. 8. LUCRĂRI LA ÎNĂLȚIME ÎN ȘANTIERELE DE CONSTRUCȚII Mini-macaralele noastre oferă puterea de ridicare necesară, fiind în același timp suficient de compacte pentru a fi transportate și utilizate în diverse situații, ceea ce le face un instrument foarte util în cadrul șantierelor de construcții. Datorită compactității lor, pot fi manevrate cu un lift de șantier (montacarichi) și poziționate la nivelurile superioare pentru instalarea de geamuri, pardoseli, etc. 9. MAȘINI CNC Utilizarea macarelelor compacte pentru schimbarea și poziționarea sculelor pe mașinile CNC îmbunătățește eficiența, siguranța și precizia operațiunilor de prelucrare. Acestea au devenit echipamente esențiale în multe companii specializate în domeniul mecanicii de precizie.
Macaralele noastre sunt soluția ideală pentru toate companiile care doresc să îmbunătățească eficiența proceselor lor de producție, garantând în același timp siguranța maximă a operatorilor. O macara gata de utilizare care nu necesită nicio instalare. |

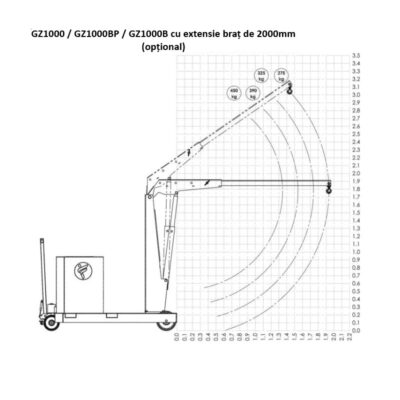

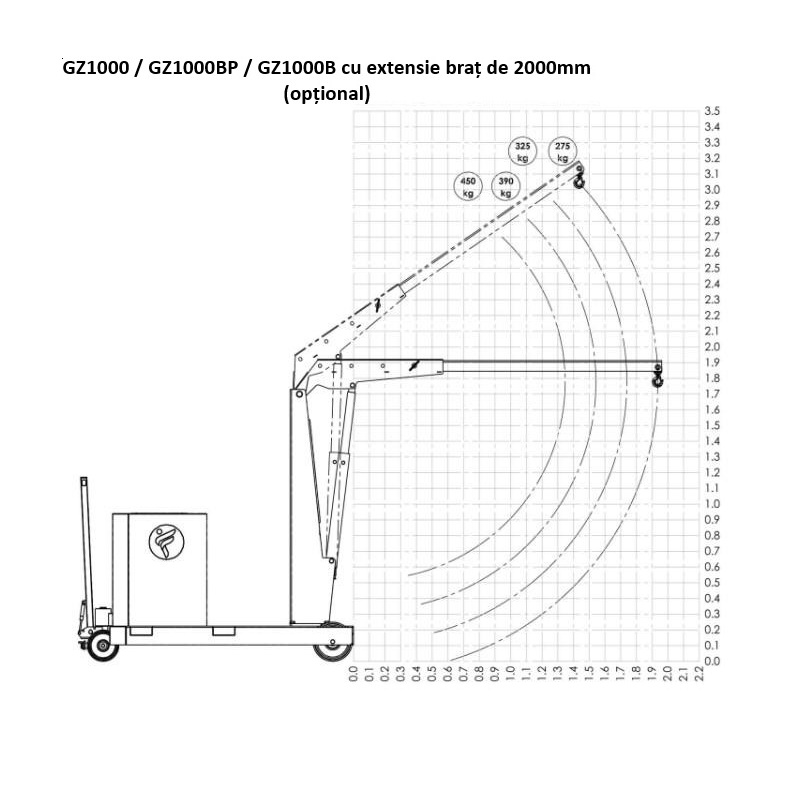

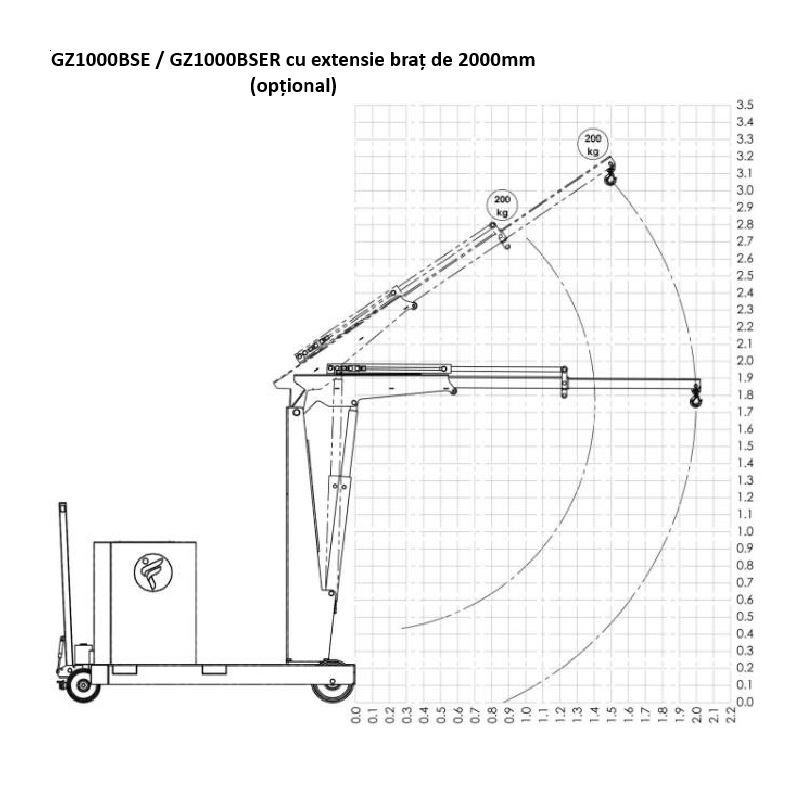

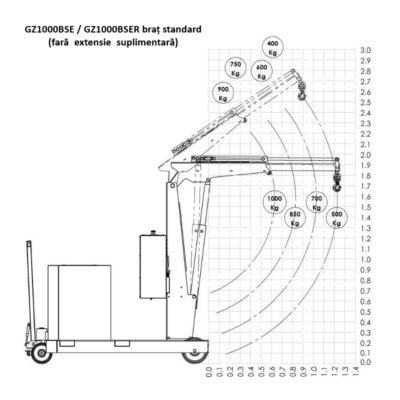

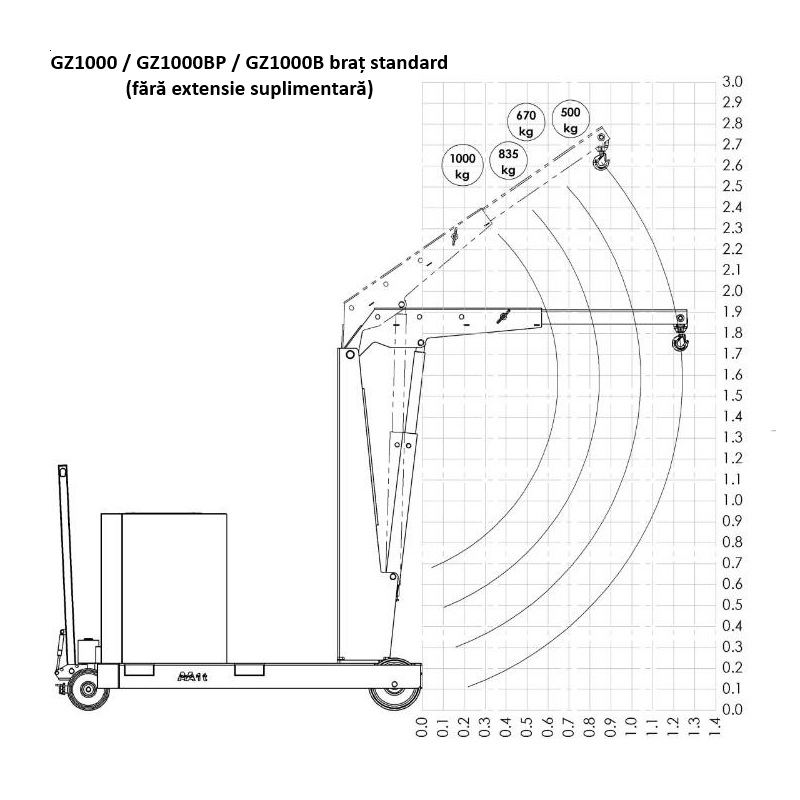

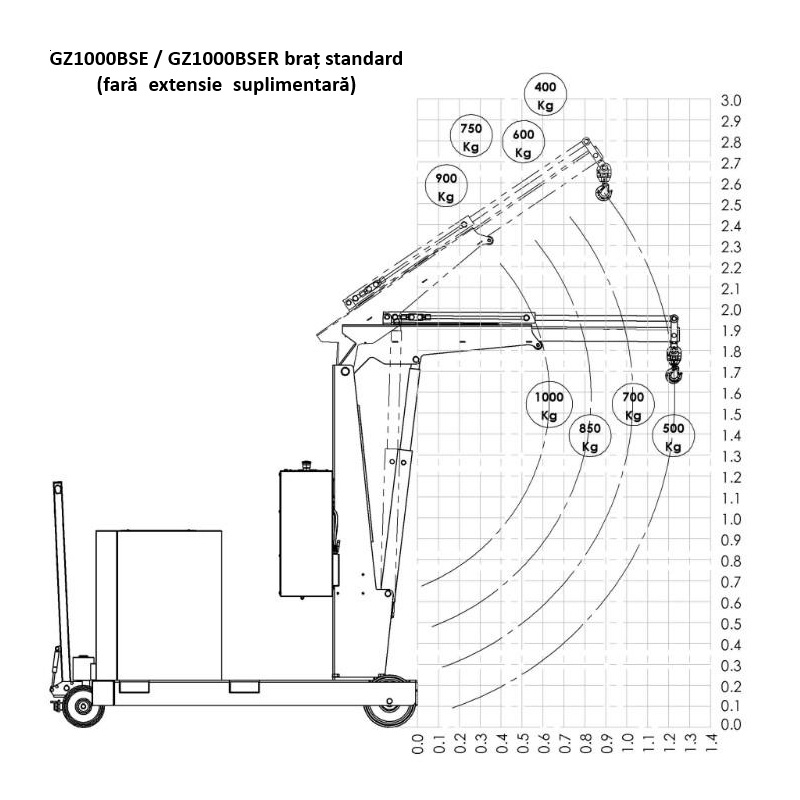

Diagramele de încărcare

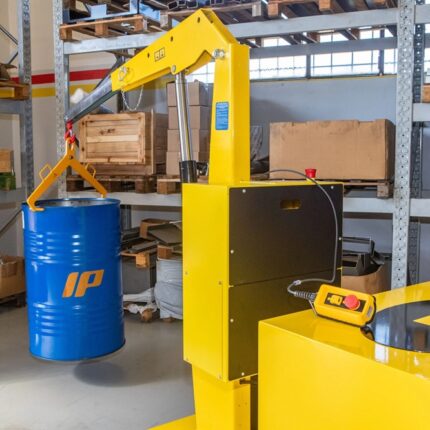

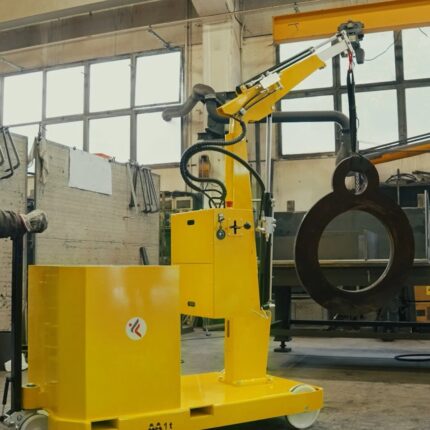

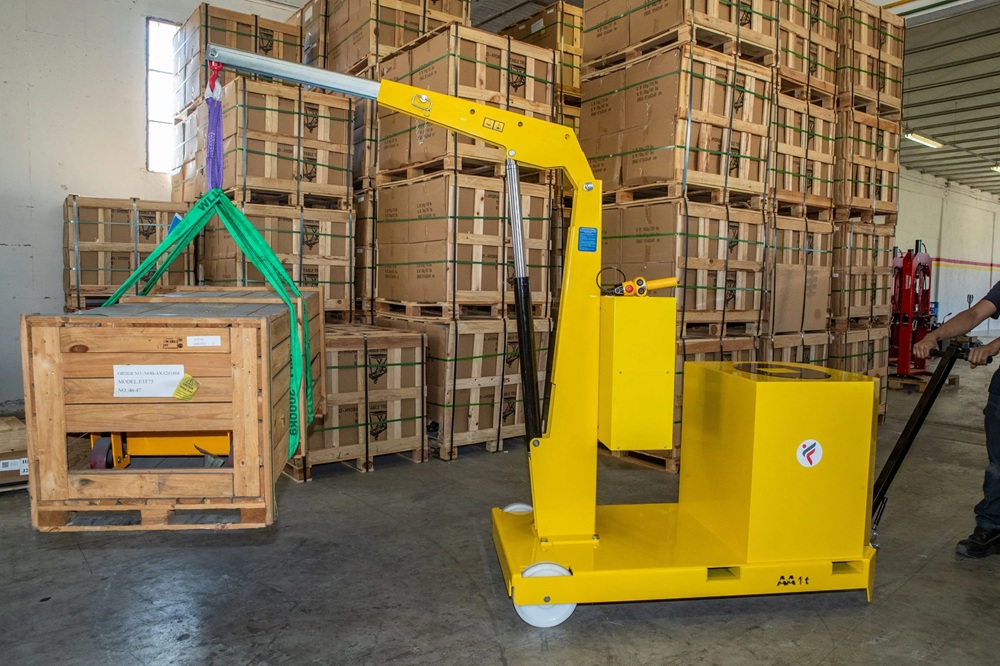

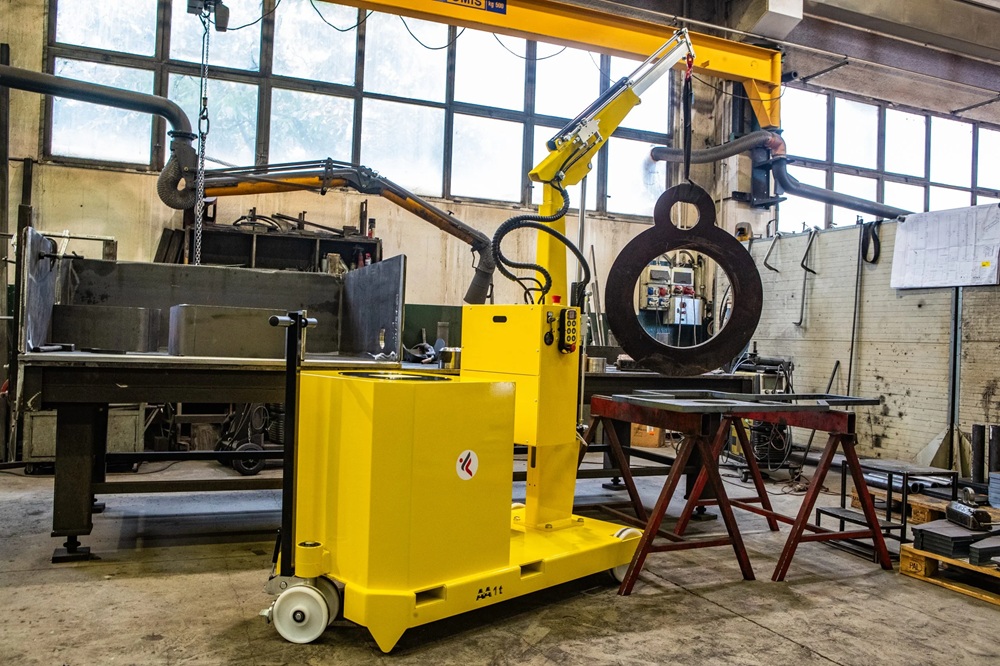

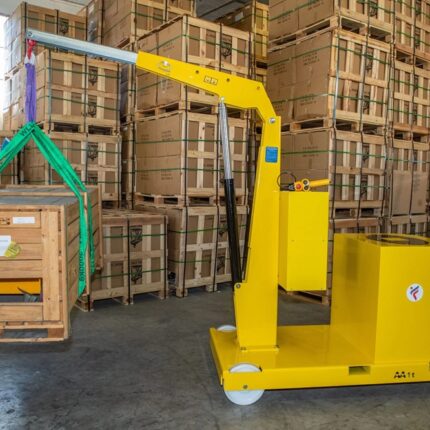

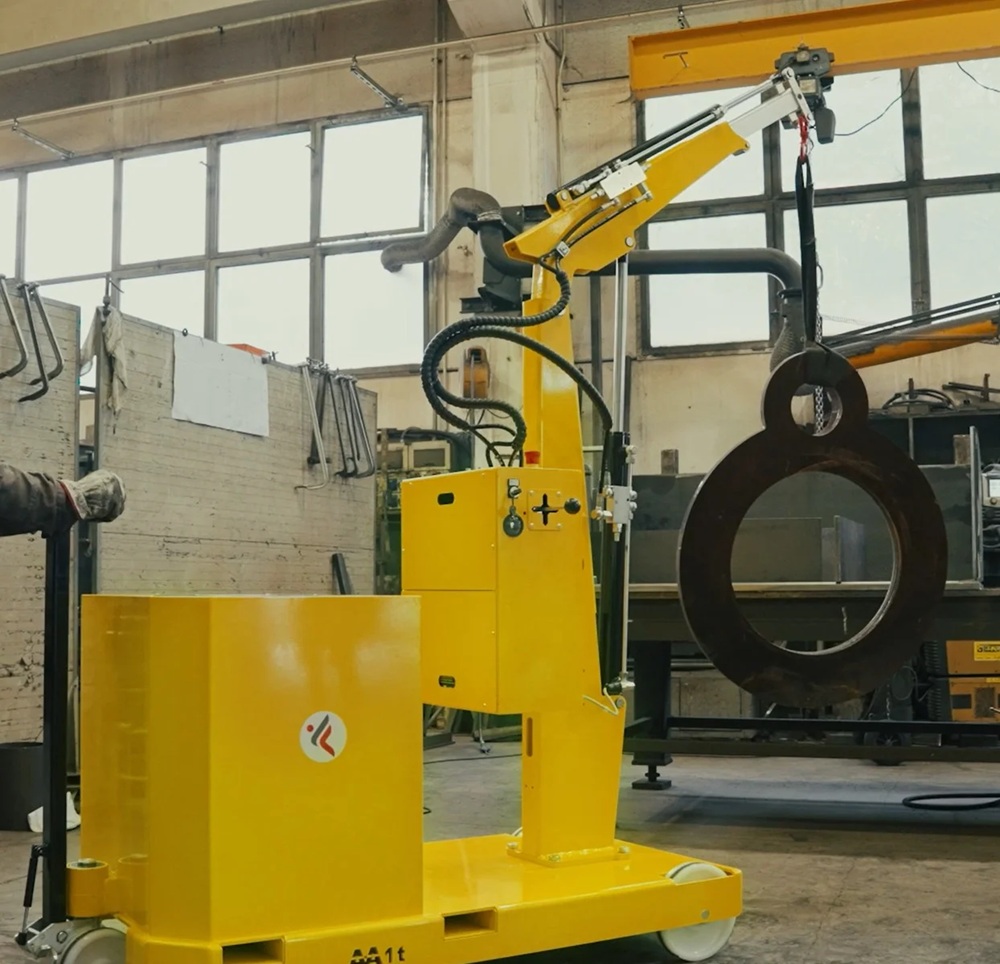

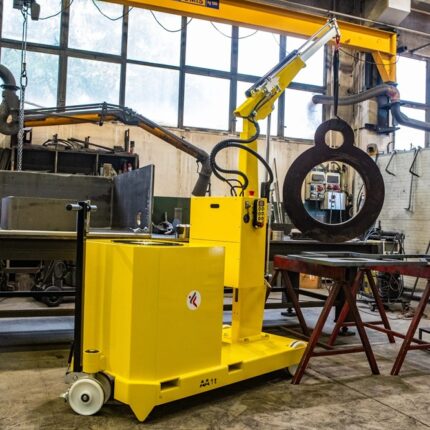

Galerie de imagini de la clienți
Variante constructive de macarale electrice găsiți aici.
