Magnet permanent de ridicare universal FX

Magnet permanent de ridicare universal FX

Magnet permanent universal de ridicare a sarcinii de la 150 kg la 3000 kg, cu o gamă foarte largă de aplicații, recomandat atât pentru ridicarea de piese cu goluri mari de aer, a materialelor subțiri și late, cât și a pieselor rotunde.

  • Performanță remarcabilă într-un design compact;
  • Testat conform standardelor CE / EN 13155 / MRL 2006/42 CEE;
  • Garanție: 3 ani;
  • Furnizare garantată de piese de schimb: 10 ani ;
  • Fabricat în Germania

Descriere

Magnet permanent de ridicare universal pentru sarcini de la 150 kg la 3000 kg, cu o gamă foarte largă de aplicații, recomandat atât pentru ridicarea de piese cu goluri mari de aer, a materialelor subțiri și late, cât și a pieselor rotunde.

Avantaje

  • Funcționează pe baza unui sistem cu magneți de înaltă energie, în formă de semi-carcasă.
  • Arbore de schimbare monobloc, foarte masiv, extrem de robust
  • Se activează printr-o răsucire la 90° a mânerului
  • Acționarea este fără recul, cu autoblocare
  • Câmp magnetic ce acționează în profunzime
  • Este caracterizat printr-o mare robustețe
  • Are un design compact și o greutate proprie redusă
  • Timp redus de încărcare / descărcare
  • Fără afectarea mecanică a piesei, magnetul acționând deasupra încărcăturii
  • Potrivit atât pentru materiale plate cât și rotunde
  • Siguranță sporită prin operare simplă
  • Garanție: 3 ani
  • Furnizare garantată de piese de schimb: 10 ani ;
  • Excelent raport preț / performanță

Caracteristici tehnice magnet permanent de ridicare universal

  • Seria: FX
  • Conformitate cu standardele CE/EN 13155/CMR 2006/42 EWG
  • Factor de siguranță: 3,5
  • Suspensie: ochet de ridicare forjat și supradimensionat
  • Placaj: nichel
  • Temperatura de operare: –10 ° C până la +80 ° C.
  • Control: levier ergonomic acționabil cu o singura mână

Alegerea dispozitivului magnetic potrivit

Pentru alegerea modelului corect de magnet de ridicare, în afară de greutatea încărcăturii, trebuie luați în considerare alți cinci factori care afectează portanța:

  • Suprafața de contact

    Dacă există o distanță (întrefier) între magnetul de ridicare și încărcătura de ridicat, fluxul magnetic este îngreunat, reducând capacitatea de ridicare. Rugina, vopseaua, murdăria, hârtia, sau suprafața brută prelucrată poate avea un astfel de rezultat al întrefierului și, la rândul său, înseamnă o reducere a forței de ridicare.

  • Grosimea materialului

    Fluxul magnetic al magneților de ridicare necesită o grosime minimă a materialului. Dacă piesa nu atinge această grosime minimă, forța de ridicare este mai mică. Pentru beneficii de ridicare mai mari, sunt necesare grosimi mai mari ale materialului.

» Găsiți aici un tabel orientativ: Portabilitate raportată la golurile de aer seria FX

  • Dimensiunile piesei / stabilitatea intrinsecă

    Dacă lungimea încărcăturii este prea mare, atunci, la grosimi mici de material, între magnetul de ridicare și încărcătură se formează un gol de aer, care reduce forța de ridicare a magneților.

  • Temperatura încărcăturii de ridicat

    Cu cât temperatura este mai mare cu atât vibrația moleculelor de oțel este mai mare. Moleculele cu vibrații rapide opun o rezistență mai mare fluxului magnetic. Puterea nominală a magneților noștri de ridicare este valabilă la temperaturi de max. 80 °C.

  • Compoziția încărcăturii de ridicat

    Oțelul cu conținut redus de carbon este un bun conductor magnetic, de exemplu F1110 sau St37. Aliajul de oțel cu un conținut ridicat de carbon, sau cu alte materiale, își pierde proprietățile magnetice, astfel încât puterea magneților de ridicare scade. Tratamentele termice care afectează structura oțelului reduc, de asemenea, puterea de ridicare. Cu cât este mai greu un oțel, cu atât mai rău este răspunsul său la magneți, și tinde să păstreze un magnetism rezidual. Puterea nominală a magneților noștri de ridicare este valabilă pentru un oțel cu conținut scăzut de carbon, cum ar fi C 40 / St37

MaterialCapacitatea de ridicare (%)
Oțel carbon 0,1-0,3%C100
Oțel carbon 0,4-0,5%C90
Oțel aliat F-52280-90
Fontă GGG70-80
Fontă GG45-60
Oțel aliat călit la 55-60 HRC40-50
Oțel inoxidabil0
Alamă, aluminiu, cupru0


Recomandare



Variante produs

Model

Grosime material (mm)Sarcina maximaDimensiuniGreutate proprie (kg)
Plat (kg)Rotund (kg)L (mm)B (mm)H (mm)H1 (mm)R (mm)X/Y (mm)

FX-150

8150 kgØ50-200 mm /

75 kg

161646012413630/423,6

FX-300

15300 kgØ50-300 mm /

150 kg

205877815819042/538,5

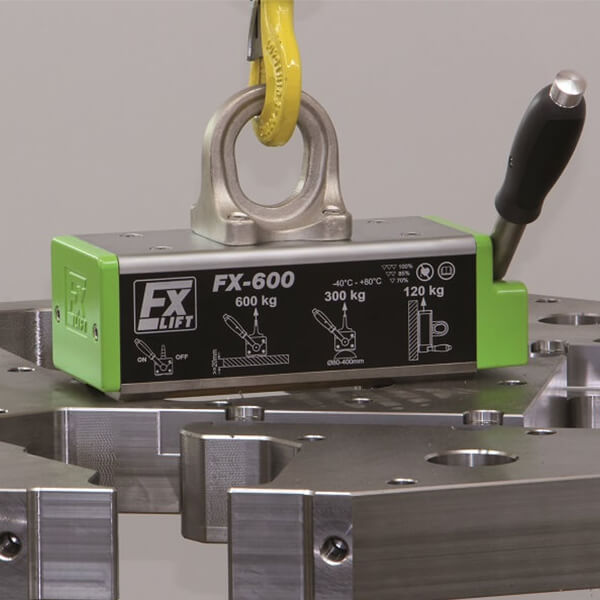

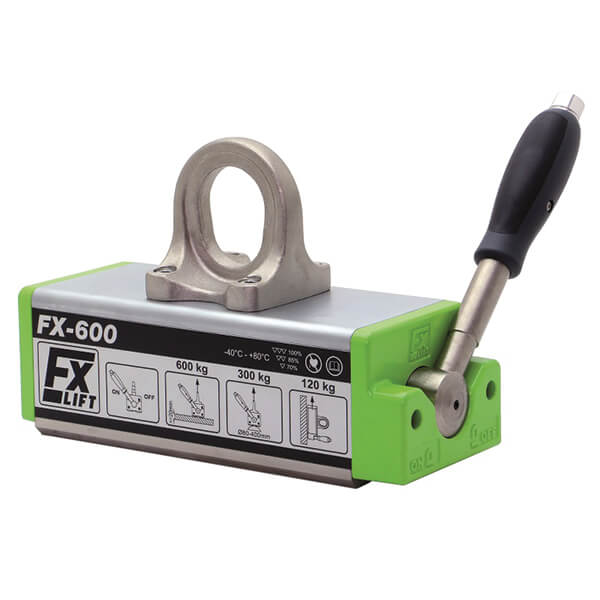

FX-600

20600 kgØ80-400 mm /

300 kg

2881129418922851/6219

FX-1000

251000 kgØ100-450 mm /

500 kg

36115212024026160/7642

FX-2000

502000 kgØ120-600 mm /

1000 kg

47222816931340968/89115

FX-3000

503000 kgØ250-600 mm /

1500 kg

64822816931353468/89166

Magnet permanent



Atenționări

  • Temperatura mai mare de 80 ° nu este permisă – ducând la deteriorarea permanentă a dispozitivului;
  • Tracțiunea orizontală este interzisă – utilizați magneții numai pentru a ridica drept în sus, nu sub un unghi de înclinare.
  • Persoanelor cu stimulatoare cardiace li se interzice utilizarea dispozitivului!

Recomandare pentru cazul special al aplicațiilor de ridicare la temperaturi înalte

  • Dacă doriți un magnet electro-permanent, puteți comanda versiunea cu protecție specială contra temperaturilor înalte.
  • Dacă doriți un magnet permanent, vă recomandăm: » Magnet de ridicat piese fierbinți
