Descriere

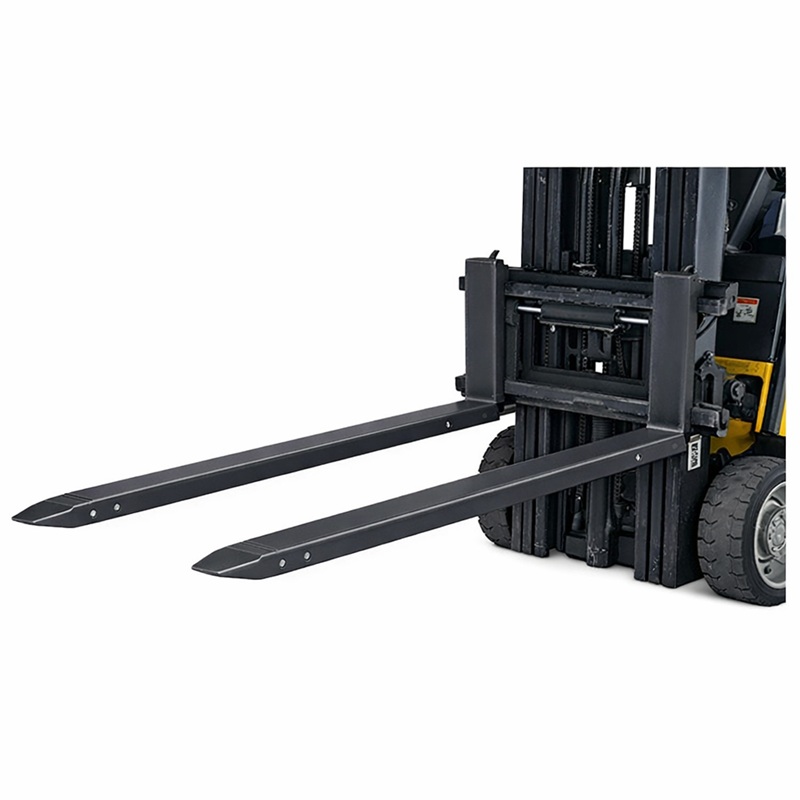

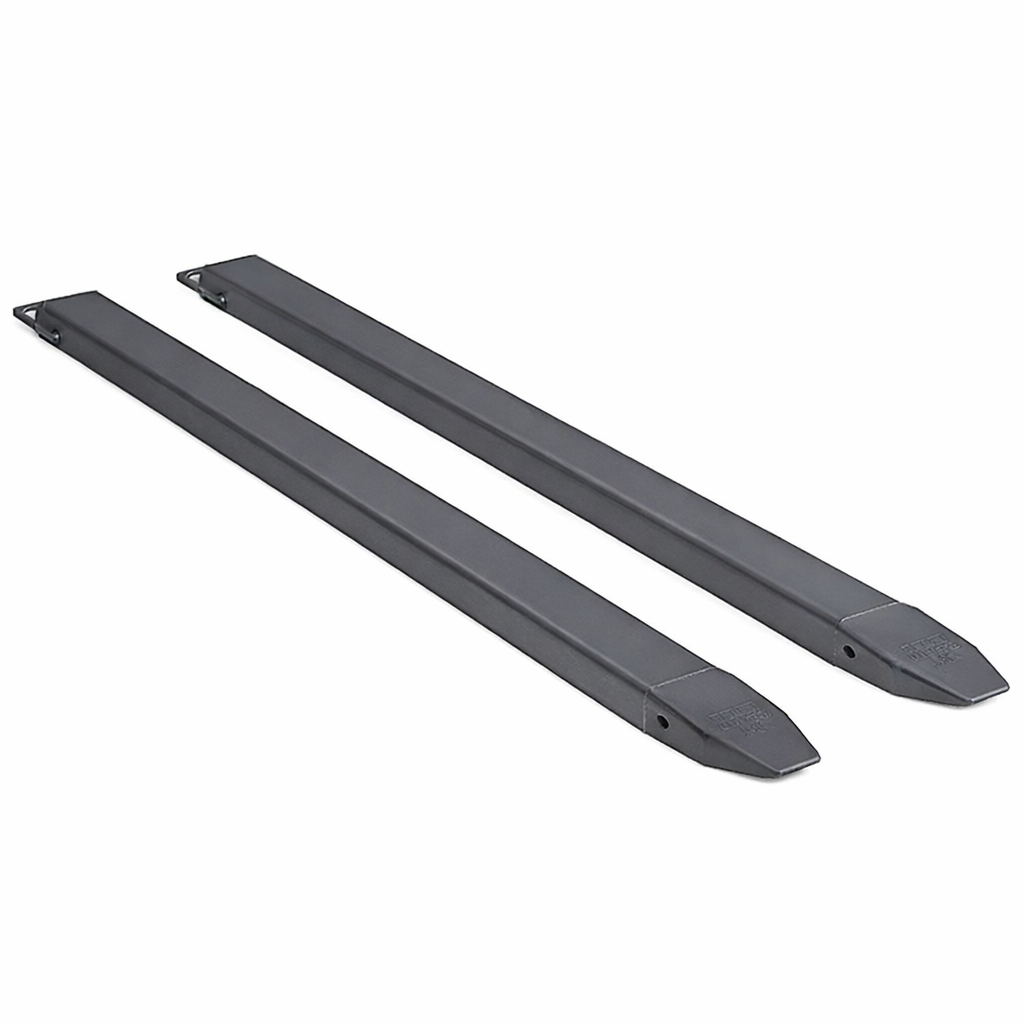

Prelungitor lame motostivuitor pentru sarcini cu lungimi ce depasesc lungimea inițială a lamelor stivuitorului. Dimensiuni de la 1300 mm la 3000 mm. Pentru sarcini de la 1.5 tone la 6 tone.
- trebuie avut în vedere ca centrul de greutate să rămână pe mijlocul lungimii prelungitoarelor
- există corespondență între dimensiunile inițiale ale lamelor (lățime x grosime) și lungimea finală dar și sarcina de ridicat
- dispozitivele se supun Directivei Mașini 2006/42/CE (declarație de conformitate CE, marcaj CE, manual de utilizare și întreținere)
- executate conform EN 13155
Calcul lungime prelungitor lame motostivuitor
Notă. Lama inițială 60%, prelungirea 100% (L inițială x 1,66=L prelungire)
Pentru ofertare precizați dimensiunile furcilor inițiale/sarcina precum și lungimea prelungitoarelor (vezi mai jos Variante constructive).
Variante constructive
Tabel corespondență dimensiuni lame și prelungitoare (adaptoare) pentru furcile motostivuitorului
| Cod articol | Sarcina motostivuitor (în kG) | Dimensiuni lame motostivuitor (lățime x grosime în mm) | Lungimile disponibile ale prelungirilor (mm) | Dimensiuni finale ale prelungirilor (lățime x grosime mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1300 | 1600 | 1800 | 2000 | 2300 | 2500 | 3000 | ||||
| PM 80 x 30 | 1500 | 80 x 30 | * | * | * | * | * | * | * | 114 x54 |
| PM 80 x 40 | 1600 | 80 x 40 | * | * | * | * | * | * | * | 114 x 64 |
| PM 100 x 40 | 2500 | 100 x 40 | * | * | * | * | * | * | * | 136 x 66 |
| PM 100 x 45 | 3000 | 100 x 45 | * | * | * | * | * | * | * | 136 x 70 |
| PM 100 x 50 | 3200 | 100 x 50 | * | * | * | * | * | * | * | 136 x 76 |
| PM 120 x 40 | 3200 | 120 x 40 | * | * | * | * | * | * | * | 158 x 67 |
| PM 120 x 45 | 3500 | 120 x 45 | * | * | * | * | * | * | * | 158 x 71 |
| PM 120 x 50 | 3500 | 120 x 50 | * | * | * | * | * | * | * | 158 x 77 |
| PM 140 x 50 | 4500 | 140 x 50 | * | * | * | * | * | * | * | 182 x 82 |
| PM 150 x 50 | 5000 | 150 x 50 | * | * | * | * | * | * | * | 192 x 82 |
| PM 150 x 60 | 6000 | 150 x 60 | * | * | * | * | * | * | * | 192 x 92 |
