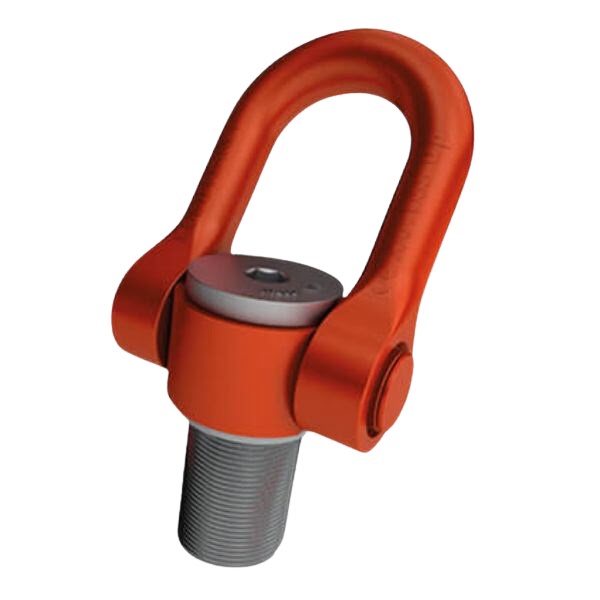

Cheie tachelaj dublu rotativa cu surub MEGA.DSS+
Cheie tachelaj dublu rotativa cu surub model MEGA.DSS+ pentru sarcini de la 26 t la 60 t.
- diametre standard: M64-M100
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- factor de siguranta 4:1 si 5:1
| Brand |
Codipro |
|---|
Descriere
Descriere
Cheie tachelaj dublu rotativa cu surub model MEGA pentru sarcini de la 26 t la 60 t.
- diametre standard: M64-M100
- strângere cu cheie imbus
- model MEGA.DSS+
Avantaje cheie tachelaj dublu rotativa cu surub MEGA
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- este omologat la 0° și 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 4:1 si 5:1
- număr individual de trasabilitate
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH

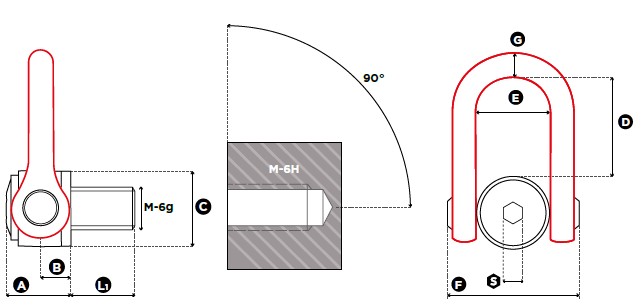

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
SF 4:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |
S (mm) |
A | B | C | D | E | F | G | Masa (kG) |
| MEGA.DSS+ M64 UP | M64 x6 | 30 | 35 | 100 | 600 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 42 |
| MEGA.DSS+ M72 UP | M72 x6 | 35 | 40 | 110 | 700 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 43 |
| MEGA.DSS+ M72x4 UP | M72 x4 | 35 | 40 | 110 | 700 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 43 |
| MEGA.DSS+ M80 UP | M80 x6 | 40 | 50 | 120 | 800 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 44,5 |
| MEGA.DSS+ M90 UP | M90 x6 | 50 | 60 | 135 | 900 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 46,5 |
| MEGA.DSS+ M100 UP | M100 x6 | 60 | 70 | 150 | 1000 | 36 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 49 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| MEGA.DSS+ M64 UP | 600 | 30 | 60 | 30 | 60 | 42 | 30 | 30 | 63 | 45 | 30 |
| MEGA.DSS+ M72 UP | 700 | 35 | 70 | 35 | 70 | 49 | 35 | 35 | 73,5 | 52,5 | 35 |
| MEGA.DSS+ M72x4 UP | 700 | 35 | 70 | 35 | 70 | 49 | 35 | 35 | 73,5 | 52,5 | 35 |
| MEGA.DSS+ M80 UP | 800 | 40 | 80 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 |
| MEGA.DSS+ M90 UP | 900 | 50 | 100 | 50 | 100 | 70 | 50 | 50 | 105 | 75 | 50 |
| MEGA.DSS+ M100 UP | 1000 | 60 | 120 | 60 | 120 | 84 | 60 | 60 | 126 | 90 | 60 |
| GIGA.DSS M150 UP | 2000 | 125 | 250 | 125 | 250 | 175 | 125 | 125 | 262,5 | 187,5 | 125 |
| GIGA.DSS+Q M150 UP | 1600 | 125 | 250 | 125 | 250 | 175 | 125 | 125 | 262,5 | 187,5 | 125 |
| Coeficient de siguranță SF 4:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| MEGA.DSS+ M64 UP | 600 | 35 | 70 | 35 | 70 | 49 | 35 | 35 | 73,5 | 52,5 | 35 |
| MEGA.DSS+ M72 UP | 700 | 40 | 80 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 |
| MEGA.DSS+ M72x4 UP | 700 | 40 | 80 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 |
| MEGA.DSS+ M80 UP | 800 | 50 | 100 | 50 | 100 | 70 | 50 | 50 | 105 | 75 | 50 |
| MEGA.DSS+ M90 UP | 900 | 60 | 120 | 60 | 120 | 84 | 60 | 60 | 126 | 90 | 60 |
| MEGA.DSS+ M100 UP | 1000 | 70 | 140 | 70 | 140 | 98 | 70 | 70 | 147 | 105 | 70 |
Recomandare:
V-ar putea interesa si:
Partener: Codipro
Cu o experiență de peste 4 decenii în domeniul accesoriilor de ridicat sarcini, firma luxemburgheză CODIPRO proiectează și produce o gamă completă de inele de ridicare pivotante. Articulația simplă, dublă sau triplă, permite utilizarea inelelelor în toate direcțiile și pozițiile. Patentate și conforme cu cele mai stricte standarde de siguranță, acestea sunt deosebit de potrivite pentru ridicarea și rotirea sarcinilor.
