Cheie tachelaj dublu rotativa cu surub- Mecadon

Cheie tachelaj dublu rotativa cu surub DSS

Cheie tachelaj dublu rotativa cu surub pentru sarcini de la 4,5 t la 32,10 t.

diametre standard: M24-M100
rotatie 360°, pivotare 180° sub sarcina
permite orientarea optima in directia tragerii
axul inelului ramane perpendicular pe directia de ridicare
proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
factor de siguranta 4:1 si 5:1

Brand

Codipro

CERE OFERTA

Descriere

Cheie tachelaj dublu rotativa cu surub pentru sarcini de la 4,5 t la 32,10 t.

diametre standard: M24-M100
strângere cu cheie imbus
model DSS

Avantaje cheie tachelaj dublu rotativa cu surub

rotatie 360°, pivotare 180° sub sarcina
permite orientarea optima in directia tragerii
axul inelului ramane perpendicular pe directia de ridicare
proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
fabricat din oțel de înaltă rezistență, de clasa> 8
este omologat la 0° și 90°
temperatură de funcționare între -20°C și +200°C
factor de siguranta 4:1 si 5:1
număr individual de trasabilitate
marcaje: CE, CMU, cuplu de strangere
conform Directivei Mașini 2006/42/CE
fabricat în conformitate cu Norma EN 1677-1
în conformitate cu regulamentul REACH

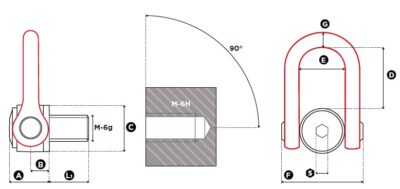

Cod produs	Filet x pas (mm)	SF 5:1 WLL (to)	SF 4:1 WLL (to)	L1 standard (mm)	Mom. strangere N x m	S (mm)	A	B	C	D	E	F	G	Masa (kG)
DSS M24 UP	M24 x3	4,5	5,5	36	160	19	61	31	70	98	73	149	33	5,4
DSS M30 UP	M30 x3,5	7,7	8,5	45	250	19	61	31	70	98	73	149	33	5,5
DSS M33 UP	M33 x3,5	8,5	10,5	50	250	19	61	31	70	98	73	149	33	5,5
DSS M36 UP	M36 x4	11	12	54	320	19	61	31	70	98	73	149	33	5,5
DSS M36x3 UP	M36 x3	11	12	54	320	19	61	31	70	98	73	149	33	5,5
DSS M39 UP	M39 x4	12	14	58	320	19	61	31	70	98	73	149	33	5,7
DSS M42 UP	M42 x4,5	13	15	63	400	19	61	31	70	98	73	149	33	5,8
DSS M42x3 UP	M42 x3	13	15	63	400	19	61	31	70	98	73	149	33	5,8
DSS M45 UP	M45 x4,5	14,5	16	63	400	19	61	31	70	98	73	149	33	5,9
DSS M48 UP	M48 x5	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M48x3 UP	M48 x3	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M48x4 UP	M48 x4	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M52 UP	M52 x5	19	21	68	600	19	79	38	90	123	91	182	45	11,2
DSS M56 UP	M56 x5,5	22	25	78	600	19	79	38	90	123	91	182	45	11,3
DSS M56x4 UP	M56 x4	22	25	78	600	19	79	38	90	123	91	182	45	11,4
DSS M64 UP	M64 x6	25	32,1	90	600	19	79	38	95	123	91	182	45	12,2
DSS M64x4 UP	M64 x4	25	32,1	90	600	19	79	38	95	123	91	182	45	12,2
DSS M72 UP	M72 x6	22	25	90	600	19	79	38	95	123	91	182	45	14
DSS M72x4 UP	M72 x4	22	25	90	600	19	79	38	95	123	91	182	45	14
DSS M80 UP	M80 x6	25	32,1	90	600	19	79	38	100	123	91	182	45	15
DSS M90 UP	M90 x6	25	32,1	90	600	19	79	38	100	123	91	182	45	15,5
DSS M100 UP	M100 x6	25	32,1	90	600	19	79	38	110	123	91	182	45	16,5

Coeficient de siguranță SF 5:1	Moment strângere N x m
Număr puncte prindere		1	2	1	2	2	2	2	3→4	3→4	3→4
Unghi cu verticala ∝		0°	0°	0°	0°	0°→45°	45°→60°	Asimetric	0°→45°	45°→60°	Asimetric
Unghi pivotare β		0°	0°	90°	90°	0°→45°	45°→60°		0°→45°	45°→60°
DSS M24 UP	160	9	18	4,5	9	6,3	4,5	4,5	9,45	6,75	4,5
DSS M30 UP	250	14,00/12,00	28,00/24,00	7,70 / 7,50	15,40 / 15,00	10,78 / 10,50	7,70 / 7,50	7,70 / 7,50	16,17 / 15,75	11,55 / 11,25	7,70 / 7,50
DSS M33 UP	250	14,5	29	8,50 / 8,00	17,00 / 16,00	11,90 / 11,20	8,50 / 8,00	8,50 / 8,00	17,85 / 16,80	12,75/	12
DSS M36 UP	320	15	30	11,00 / 10,00	22,00 / 20,00	15,40 / 14,00	11,00 / 10,00	11,00 / 10,00	23,10 / 21,00	16,50 / 15,00	11,00 / 10,00
DSS M36X3 UP	320	15	30	11	22	15,4	11	11	23,1	16,5	11
DSS M39 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M42 UP	400	15	30	13	26	18,2	13	13	27,3	19,5	13
DSS M42x3 UP	400	15	30	13	26	18,2	13	13	27,3	19,5	13
DSS M45 UP	400	15	30	14,5	29	20,3	14,5	14,5	30,45	21,75	14,5
DSS M48 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M48x3 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M48x4 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M52 UP	600	23	46	19	38	26,6	19	19	39,9	28,5	19
DSS M56 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M56x4 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M64 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M64x4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M72 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M72x4 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M80 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M90 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M100 UP	600	25	50	25	50	35	25	25	52,5	37,5	25

Coeficient de siguranță SF 4:1	Moment strângere N x m
Număr puncte prindere		1	2	1	2	2	2	2	3→4	3→4	3→4
Unghi cu verticala ∝		0°	0°	0°	0°	0°→45°	45°→60°	Asimetric	0°→45°	45°→60°	Asimetric
Unghi pivotare β		0°	0°	90°	90°	0°→45°	45°→60°		0°→45°	45°→60°
DSS M24 UP	160	9	18	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
DSS M30 UP	250	14,00 / 12,00	28,00 / 24,00	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
DSS M 33 UP	250	14,5	29	10,5	21	14,7	10,5	10,5	22,05	15,75	10,5
DSS M36 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M 36X3 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M 39 UP	320	17	34	14	28	19,6	14	14	29,4	21	14
DSS M42 UP	400	15,50 / 19,00	31,00 / 38,00	15	30	21	15	15	31,5	22,5	15
DSS M 42×3 UP	400	15,5	31	15	30	21	15	15	31,5	22,5	15
DSS M 45 UP	400	15	30	16	32	22,4	16	16	33,6	24	16
DSS M 48 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 48×3 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 48×4 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 52 UP	600	23	46	21	42	29,4	21	21	44,1	31,5	21
DSS M 56 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 56×4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 64 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 64×4 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 72 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 72×4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 80 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 90 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 100 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1

Recomandare:

V-ar putea interesa si:
» Chingi de ridicare
» Lanturi si accesorii G80

Sold out

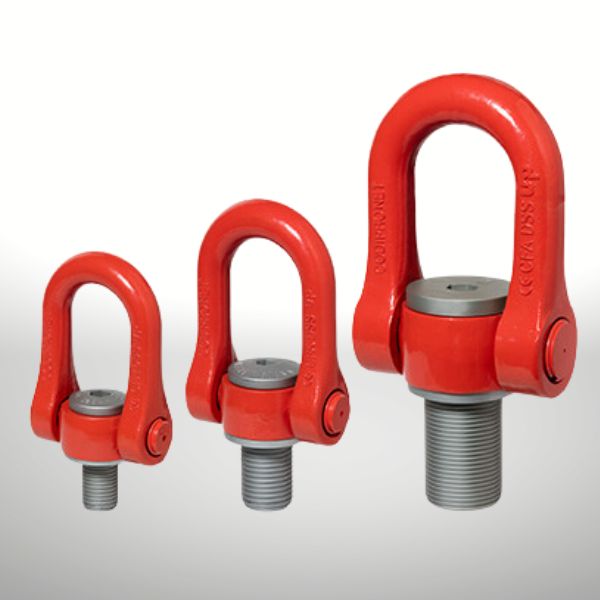

Cheie tachelaj dublu rotativa cu surub DSS - imagine 1

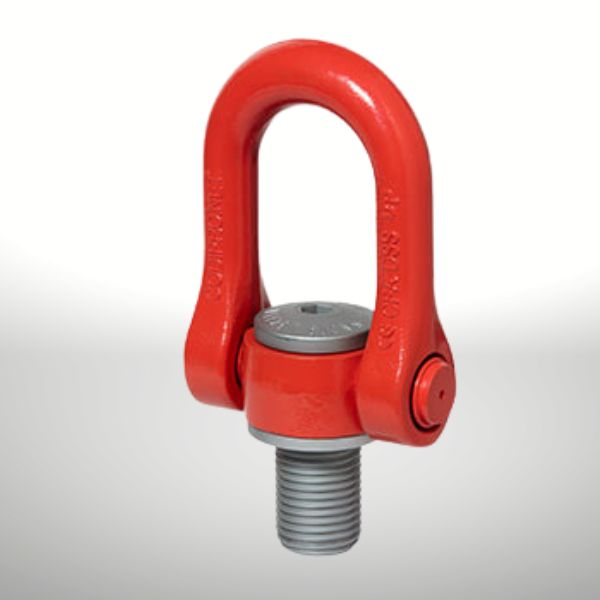

Cheie tachelaj dublu rotativa cu surub DSS - imagine 2

Click to enlarge

Brand	Codipro

Compară produse

Adaugă ca Favorit

Cod produs	Filet x pas (mm)	SF 5:1 WLL (to)	SF 4:1 WLL (to)	L1 standard (mm)	Mom. strangere N x m	S (mm)	A	B	C	D	E	F	G	Masa (kG)
DSS M24 UP	M24 x3	4,5	5,5	36	160	19	61	31	70	98	73	149	33	5,4
DSS M30 UP	M30 x3,5	7,7	8,5	45	250	19	61	31	70	98	73	149	33	5,5
DSS M33 UP	M33 x3,5	8,5	10,5	50	250	19	61	31	70	98	73	149	33	5,5
DSS M36 UP	M36 x4	11	12	54	320	19	61	31	70	98	73	149	33	5,5
DSS M36x3 UP	M36 x3	11	12	54	320	19	61	31	70	98	73	149	33	5,5
DSS M39 UP	M39 x4	12	14	58	320	19	61	31	70	98	73	149	33	5,7
DSS M42 UP	M42 x4,5	13	15	63	400	19	61	31	70	98	73	149	33	5,8
DSS M42x3 UP	M42 x3	13	15	63	400	19	61	31	70	98	73	149	33	5,8
DSS M45 UP	M45 x4,5	14,5	16	63	400	19	61	31	70	98	73	149	33	5,9
DSS M48 UP	M48 x5	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M48x3 UP	M48 x3	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M48x4 UP	M48 x4	17	20	68	600	19	79	38	90	123	91	182	45	11
DSS M52 UP	M52 x5	19	21	68	600	19	79	38	90	123	91	182	45	11,2
DSS M56 UP	M56 x5,5	22	25	78	600	19	79	38	90	123	91	182	45	11,3
DSS M56x4 UP	M56 x4	22	25	78	600	19	79	38	90	123	91	182	45	11,4
DSS M64 UP	M64 x6	25	32,1	90	600	19	79	38	95	123	91	182	45	12,2
DSS M64x4 UP	M64 x4	25	32,1	90	600	19	79	38	95	123	91	182	45	12,2
DSS M72 UP	M72 x6	22	25	90	600	19	79	38	95	123	91	182	45	14
DSS M72x4 UP	M72 x4	22	25	90	600	19	79	38	95	123	91	182	45	14
DSS M80 UP	M80 x6	25	32,1	90	600	19	79	38	100	123	91	182	45	15
DSS M90 UP	M90 x6	25	32,1	90	600	19	79	38	100	123	91	182	45	15,5
DSS M100 UP	M100 x6	25	32,1	90	600	19	79	38	110	123	91	182	45	16,5

Coeficient de siguranță SF 5:1	Moment strângere N x m
Număr puncte prindere		1	2	1	2	2	2	2	3→4	3→4	3→4
Unghi cu verticala ∝		0°	0°	0°	0°	0°→45°	45°→60°	Asimetric	0°→45°	45°→60°	Asimetric
Unghi pivotare β		0°	0°	90°	90°	0°→45°	45°→60°		0°→45°	45°→60°
DSS M24 UP	160	9	18	4,5	9	6,3	4,5	4,5	9,45	6,75	4,5
DSS M30 UP	250	14,00/12,00	28,00/24,00	7,70 / 7,50	15,40 / 15,00	10,78 / 10,50	7,70 / 7,50	7,70 / 7,50	16,17 / 15,75	11,55 / 11,25	7,70 / 7,50
DSS M33 UP	250	14,5	29	8,50 / 8,00	17,00 / 16,00	11,90 / 11,20	8,50 / 8,00	8,50 / 8,00	17,85 / 16,80	12,75/	12
DSS M36 UP	320	15	30	11,00 / 10,00	22,00 / 20,00	15,40 / 14,00	11,00 / 10,00	11,00 / 10,00	23,10 / 21,00	16,50 / 15,00	11,00 / 10,00
DSS M36X3 UP	320	15	30	11	22	15,4	11	11	23,1	16,5	11
DSS M39 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M42 UP	400	15	30	13	26	18,2	13	13	27,3	19,5	13
DSS M42x3 UP	400	15	30	13	26	18,2	13	13	27,3	19,5	13
DSS M45 UP	400	15	30	14,5	29	20,3	14,5	14,5	30,45	21,75	14,5
DSS M48 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M48x3 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M48x4 UP	600	22	44	17	34	23,8	17	17	35,7	25,5	17
DSS M52 UP	600	23	46	19	38	26,6	19	19	39,9	28,5	19
DSS M56 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M56x4 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M64 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M64x4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M72 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M72x4 UP	600	25	50	22	44	30,8	22	22	46,2	33	22
DSS M80 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M90 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M100 UP	600	25	50	25	50	35	25	25	52,5	37,5	25

Coeficient de siguranță SF 4:1	Moment strângere N x m
Număr puncte prindere		1	2	1	2	2	2	2	3→4	3→4	3→4
Unghi cu verticala ∝		0°	0°	0°	0°	0°→45°	45°→60°	Asimetric	0°→45°	45°→60°	Asimetric
Unghi pivotare β		0°	0°	90°	90°	0°→45°	45°→60°		0°→45°	45°→60°
DSS M24 UP	160	9	18	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
DSS M30 UP	250	14,00 / 12,00	28,00 / 24,00	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
DSS M 33 UP	250	14,5	29	10,5	21	14,7	10,5	10,5	22,05	15,75	10,5
DSS M36 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M 36X3 UP	320	15	30	12	24	16,8	12	12	25,2	18	12
DSS M 39 UP	320	17	34	14	28	19,6	14	14	29,4	21	14
DSS M42 UP	400	15,50 / 19,00	31,00 / 38,00	15	30	21	15	15	31,5	22,5	15
DSS M 42×3 UP	400	15,5	31	15	30	21	15	15	31,5	22,5	15
DSS M 45 UP	400	15	30	16	32	22,4	16	16	33,6	24	16
DSS M 48 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 48×3 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 48×4 UP	600	22	44	20	40	28	20	20	42	30	20
DSS M 52 UP	600	23	46	21	42	29,4	21	21	44,1	31,5	21
DSS M 56 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 56×4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 64 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 64×4 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 72 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 72×4 UP	600	25	50	25	50	35	25	25	52,5	37,5	25
DSS M 80 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 90 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSS M 100 UP	600	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1

Partener: Codipro

Cu o experiență de peste 4 decenii în domeniul accesoriilor de ridicat sarcini, firma luxemburgheză CODIPRO proiectează și produce o gamă completă de inele de ridicare pivotante. Articulația simplă, dublă sau triplă, permite utilizarea inelelelor în toate direcțiile și pozițiile. Patentate și conforme cu cele mai stricte standarde de siguranță, acestea sunt deosebit de potrivite pentru ridicarea și rotirea sarcinilor.

Cere oferta

Chingi din poliester cu diverse utilizări

Electropalane de șantier

Clești tuburi beton sau cămine de vizitare

Electropalane

Clesti / cleme de ridicat diverse sarcini

Lanțuri calibrate conf. EN 818-7 pentru palane manuale

Chingi ancorare cu clichet și cârlige duble

Cheie tachelaj dublu rotativa cu surub DSS

Descriere

Avantaje cheie tachelaj dublu rotativa cu surub

Recomandare:

Magnet electro permanent FXE 1600 kg

Magnet electropermanent grinzi FXE-L 1000 kg

Transportor magnetic 300 kg

Chei de tachelaj Grad 80

Chei de tachelaj tip OMEGA cu piuliță și siguranță

Cheie de tachelaj tip DREPT cu bolț filetat

Cheie de tachelaj tip DREPT cu piuliță și siguranță

Cheie de tachelaj tip OMEGA cu bolț filetat

Cheie tachelaj dublu rotativa cu surub MEGA.DSS+

Cheie tachelaj rotativa centrala CSS

la comenzi mai mari de 2000 lei

consultanță post-vânzare

la prețul corect

termene de livrare precise

ABONEAZA-TE LA NOUTĂȚI!

Chingi din poliester cu diverse utilizări

Electropalane de șantier

Clești tuburi beton sau cămine de vizitare

Electropalane

Clesti / cleme de ridicat diverse sarcini

Lanțuri calibrate conf. EN 818-7 pentru palane manuale

Chingi ancorare cu clichet și cârlige duble

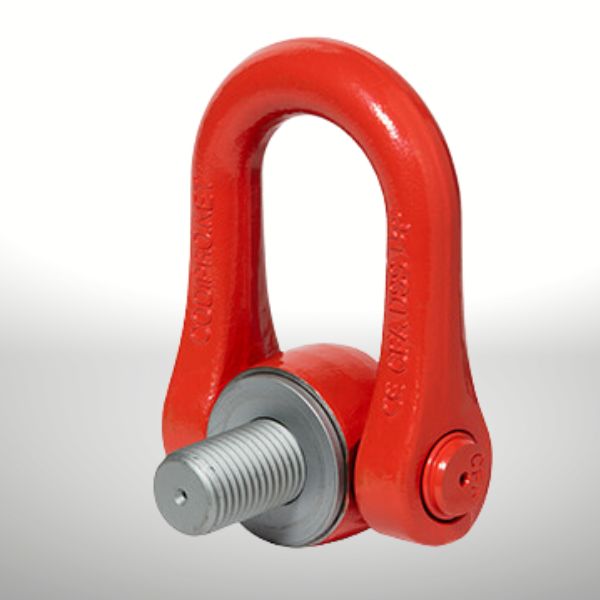

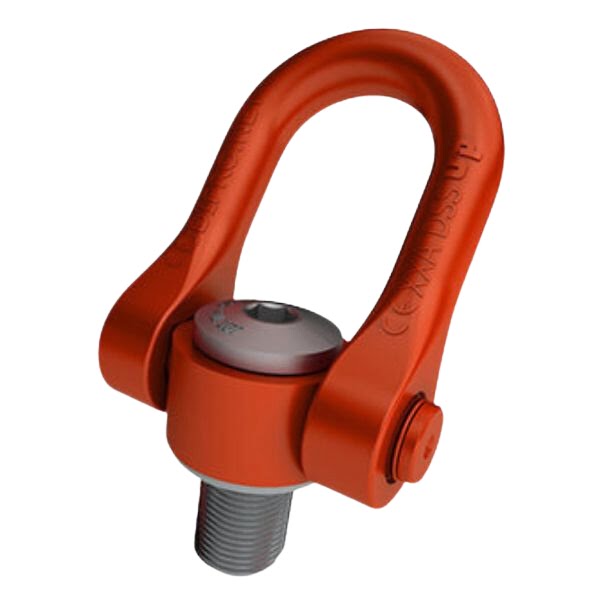

Cheie tachelaj dublu rotativa cu surub DSS

Descriere

Avantaje cheie tachelaj dublu rotativa cu surub

Recomandare:

Produse similare

la comenzi mai mari de 2000 lei

consultanță post-vânzare

la prețul corect

termene de livrare precise
