Macara mobila electrica 1000 kg brat extensibil FLEX
Macaraua FLEX F1000DB este o macara contrabalansată cu coloană fixă și tracțiune electrică ce permite ridicarea unor sarcini de până la 1000 kg
Roata de tracțiune pivotantă și roțile frontale fixe asigură o manevrabilitate optimă chiar și în spații înguste.
Mișcările de ridicare, coborâre, extindere și retragere ale brațului telescopic sunt acționate și controlate cu precizie de către operator folosind pârghii simple. Viteza fiecărei mișcări este proporțională cu acțiunea exercitată asupra pârghiei, asigurând un control intuitiv și precis.
| Brand |
FlexLifting |
|---|
Descriere
Macaraua FLEX F1000DB este o macara pe roți acționate electric, coloană suport braț fixă, care permite ridicarea de sarcini de până la 1000 kg cu acționare electrică. Înălțimea maximă în cârlig este de 3905 mm. Opțional, se poate livra cu telecomandă, vezi varianta FLEX F1000DBR.

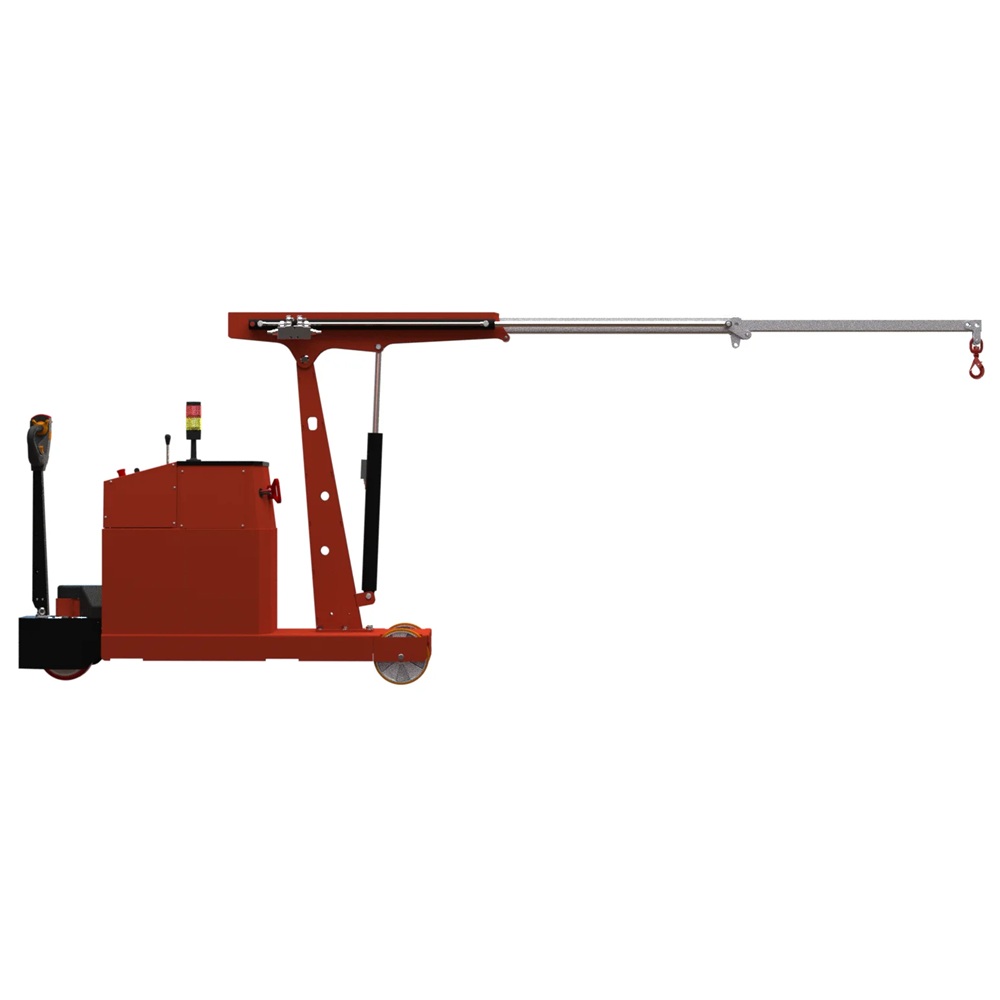

Este echipată cu un braț dublu extensibil electric care asigură o rază de acțiune standard de 2500 mm.
Este echipată cu 2 roți fixe și un motor electric de roată conectat direct la cârma pentru o manevrabilitate maximă în spații înguste.
Performanțe tehnice
| Caracteristică | Valoare | |
|---|---|---|
| Model | FLEX F1000DBL | FLEX F1000DBR |
| Deplasare/Tracține | Electrică | |
| Lungime maximă braț dublu extins | 2500 mm | |
| Înălțime maximă cu braț dublu extins | 3905 mm | |
| Rotația coloanei | fără rotație, fixă | |
| Urcare braț | Electrică – manetă panou control | Electrică – cu telecomandă |
| Coborâre braț | Electrică – manetă panou control | Electrică – cu telecomandă |
| Extensie / retractare braț | Electrică – manetă panou control | Electrică – cu telecomandă |
| Spațiu frontal – nesesar | 780 mm | |

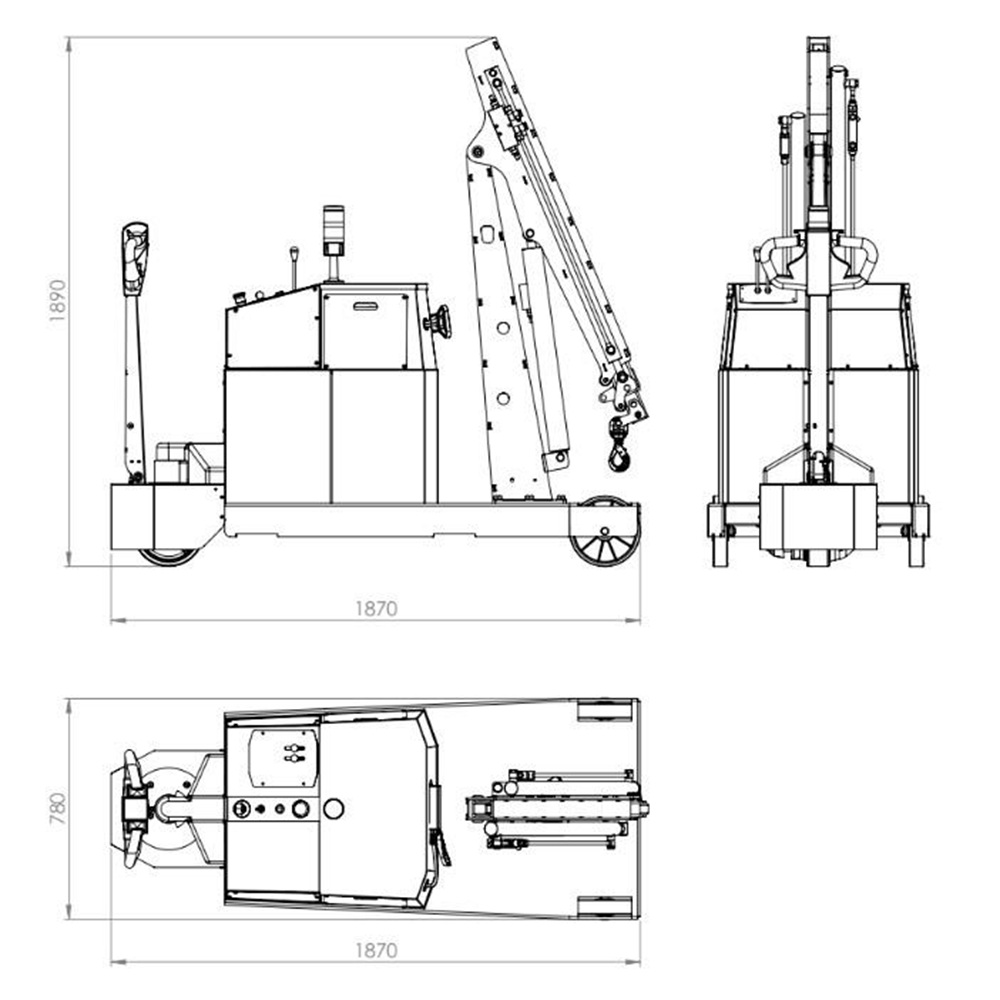

| Gabarit, lățime x lungime x înălțime | 780 x 1870 x 1890 mm | |
| Capacitate max. cu dublă extensie electrică standard | 1000 kg *vezi diagramele de încărcare de mai jos | |
| Greutatea macaralei (cu contragreutate inclusă) | 1600 kg | |
| Tip de baterie | AGM ermetice, fără întreținere | |
| Număr de baterii AGM | 2 buc | |
| Încărcător baterii | încorporat | |
| Tensiune/capacitate nominală a bateriei | 12 V / 120 Ah | |
| Putere consumată pentru ridicare | 800 W | |
| Putere consumată pentru deplasare | 1200 W | |
Conducerea macaralei / deplasarea
- Ergonomia specială îi permite operatorului să prindă ferm brațul de direcție (timona) cu ambele mâini. Există 2 comenzi tip „fluture” pentru funcțiile de „înainte” și „înapoi”.
- Ghidare sigură: Este prezent un microîntrerupător care blochează funcționarea direcției atunci când acesta se află într-o poziție nepermisă (braț complet ridicat sau complet coborât).
- Buton „Iepure”/ „Broască Țestoasă” permite conducerea cu 2 viteze:
- Viteză redusă de 1,5 km/h pentru pasaje înguste și pentru manevrarea în siguranță a sarcinii.
- Viteză standard de 3,0 km/h pentru parcurgerea distanțelor lungi.
- Avertizor acustic (Claxon): Claxon complet cu condensator axial din poliester anti-bruiaj.
- Belly Switch (Buton de urgență Anti-strivire): Buton de urgență anti-strivire are un întrerupător automat de inversare, pentru a garanta siguranța operatorului în timpul oricărei operațiuni de manevră.
- Motor de tracțiune de curent alternativ este conceput pentru frânarea de recuperare. Roată motrice are magnet permanent în curent continuu, are controler MOSFET de înaltă frecvență de 24V, 700W.
COMENZI, LUMINI DE AVERTIZARE ȘI ACCESORII STANDARD
Panoul de bord are următoarele facilități:
- Comutator principal cu cheie cu 2 poziții;
- Buton de urgență (blochează toate funcțiile);
- Indicator al nivelului de încărcare a bateriei și orele de funcționare;
- Priză Schuko pentru încărcarea la 220V;
- Lumină intermitentă LED multitensiune; buzerul de 24V sună intermitent atunci când macaraua se mișcă pentru a crește siguranța operatorului;
- Încărcătorul de baterii este încorporat. Este un model performant, cu impulsuri cu tensiune de intrare monofazată de înaltă frecvență alimentat la 220V și tensiune de ieșire de 24V.
- Indicator cu microprocesor și releu pentru bloc de ridicare.
- 3 LED-uri care indică starea de funcționare.
- Indicator RBC vizibil de la distanță pentru afișarea fazei de încărcare a încărcătorului de baterii. Indicatorul arată nivelul de încărcare al bateriilor sau finalizarea ciclului de încărcare și
- Priză Schuko de 220V (priză normală).
Comenzile electrice ale brațului de sarcină

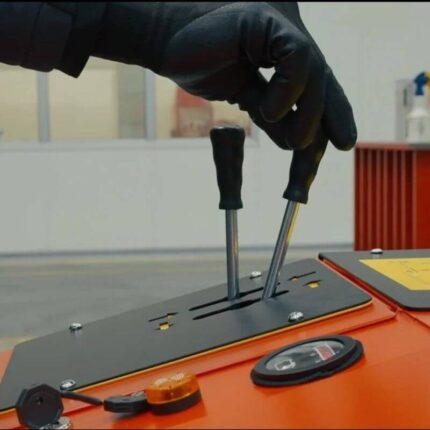

- Macaraua este echipat cu un distribuitor cu manete (FLEX F1000DBL) sau telecomandă (FLEX F1000DBR) care controlează următoarele mișcări:
- Ridicarea/ Coborârea brațului,
- AvansareaRetractarea extensiei,
- Viteza și proporționalitatea sunt gestionate prin mișcarea manete/butoanelor de pe telecomandă.
Operațiuni standard
- Deplsasarea macaralei cu motorului electric cu 2 viteze de 1,5 sau 3 km/h.
- Ridicarea, coborârea, extinderea și retragerea brațului sunt controlate electric. Toate mișcările sunt acționanete de către operator prin intermediul manetelor de control .
- Rotire manuală 270° cu ajutorul celor 2 mânere de pe cutia cu contragreutăți.
- Capacitate maximă de ridicare este funcție de lungimea brațului extins (vezi Diagramele de încărcare).

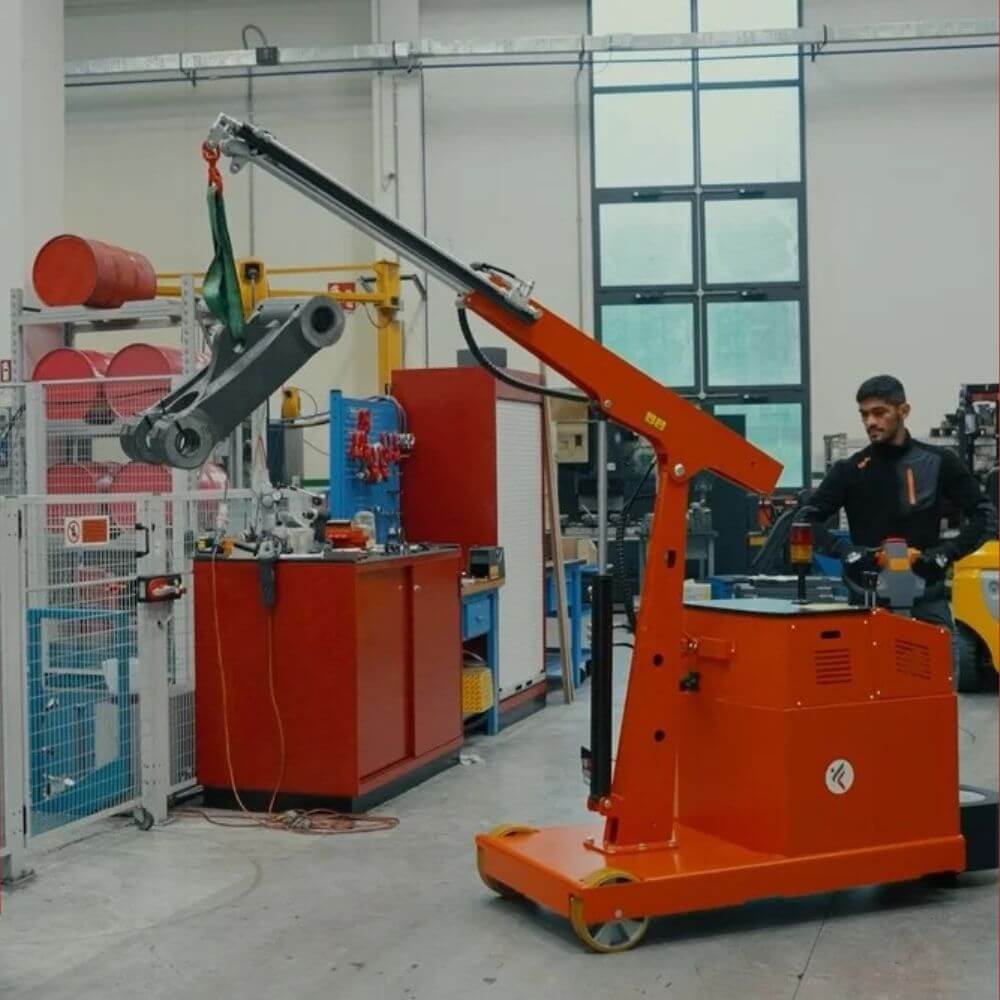

Este o macara mobilă universală cu posibilități de aplicare nelimitate. Cu mini macaraua FLEX F1000DB, componente precum matrițe, piese de schimb, produse semifabricate și alte încărcături pot fi plasate pe centre de prelucrare CNC, rafturi, bancuri de asamblare și orice loc greu accesibil.
Caracteristici de siguranță – limitator dinamic de sarcină
- Limitatorul dimanic de sarcină previne supraîncărcarea și potențialele accidente. Acesta monitorizează continuu sarcina ridicată sau manipulată și blochează automat mișcarea scendentă, asigurând funcționalitatea macaralei în siguranță absolută și care semnalizează când macaraua revine în poziția permisă, reactivând comenzile.
- Supapă de blocare se activează automat în cazul ruperii unui furtun hidraulic, împiedicând coborârea necontrolată a sarcinii.
Macaraua cu contragreutate FLEXF1000DB permite manipularea și ridicarea încărcăturilor în deplină conformitate cu reglementările actuale privind protecția siguranței operatorului.
Diagramele de încărcare
