Macara electrica, 1000kG, H=4,1m

Descriere

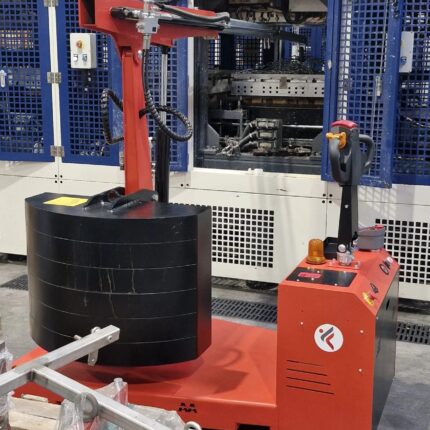

Macaraua FLEX G1000DB este o macara pe roți acționate electric, coloană suport braț fixă, care permite ridicarea de sarcini de până la 1000 kg cu acționare electrică. Înălțimea maximă în cârlig este de 4077 mm. Opțional, se poate livra cu telecomandă, vezi varianta FLEX G1000DBR.

Este echipată cu un braț dublu extensibil electric care asigură o rază de acțiune standard de 2400 mm.

Este echipată cu 2 roți fixe și un motor electric de roată conectat direct la cârma pentru o manevrabilitate maximă în spații înguste.

Performanțe tehnice

Conducerea macaralei / deplasarea

• Ergonomia specială îi permite operatorului să prindă ferm brațul de direcție (timona) cu ambele mâini. Există 2 comenzi tip „fluture” pentru funcțiile de „înainte” și „înapoi”.
• Ghidare sigură: Este prezent un microîntrerupător care blochează funcționarea direcției atunci când acesta se află într-o poziție nepermisă (braț complet ridicat sau complet coborât).
• Buton „Iepure”/ „Broască Țestoasă” permite conducerea cu 2 viteze:
  • Viteză redusă de 1,5 km/h pentru pasaje înguste și pentru manevrarea în siguranță a sarcinii.
  • Viteză standard de 3,0 km/h pentru parcurgerea distanțelor lungi.
• Avertizor acustic (Claxon): Claxon complet cu condensator axial din poliester anti-bruiaj.
• Belly Switch (Buton de urgență Anti-strivire): Buton de urgență anti-strivire are un întrerupător automat de inversare, pentru a garanta siguranța operatorului în timpul oricărei operațiuni de manevră.
• Motor de tracțiune de curent alternativ este conceput pentru frânarea de recuperare. Roată motrice are magnet permanent în curent continuu, are controler MOSFET de înaltă frecvență de 24V, 700W.

COMENZI, LUMINI DE AVERTIZARE ȘI ACCESORII STANDARD

Panoul de bord are următoarele facilități:

• Comutator principal cu cheie cu 2 poziții;
• Buton de urgență (blochează toate funcțiile);
• Indicator al nivelului de încărcare a bateriei și orele de funcționare;
• Priză Schuko pentru încărcarea la 220V;
• Lumină intermitentă LED multitensiune; buzerul de 24V sună intermitent atunci când macaraua se mișcă pentru a crește siguranța operatorului;
• Încărcătorul de baterii este încorporat. Este un model performant, cu impulsuri cu tensiune de intrare monofazată de înaltă frecvență alimentat la 220V și tensiune de ieșire de 24V.
  • Indicator cu microprocesor și releu pentru bloc de ridicare.
  • 3 LED-uri care indică starea de funcționare.
  • Indicator RBC vizibil de la distanță pentru afișarea fazei de încărcare a încărcătorului de baterii. Indicatorul arată nivelul de încărcare al bateriilor sau finalizarea ciclului de încărcare și
  • Priză Schuko de 220V (priză normală).

Comenzile electrice ale brațului de sarcină

• Macaraua este echipat cu un distribuitor cu manete (FLEX G1000DBL) sau telecomandă (FLEX G1000DBR) care controlează următoarele mișcări:
  1. Ridicarea / coborârea brațului,
  2. Avansarea / retractarea  extensiei,
  3. Rotire progresivă a brațului cu 220° (dreapta cu 110° + stânga cu 110°).
• Viteza și proporționalitatea sunt gestionate prin mișcarea manete/butoanelor de pe telecomandă.

Operațiuni standard

• Deplsasarea macaralei cu motorului electric cu 2 viteze de 1,5 sau 3 km/h.
• Ridicarea, coborârea, extinderea și retragerea brațului sunt controlate electric. Toate mișcările sunt acționanete de către operator prin intermediul manetelor de control .
• Rotire electrică 220° cu ajutorul manetei de control de pe panou.
• Capacitate maximă de ridicare este funcție de lungimea brațului extins (vezi Diagramele de încărcare).

Este o macara mobilă universală cu posibilități de aplicare nelimitate. Cu mini macaraua FLEX G1000DB, componente precum matrițe, piese de schimb, produse semifabricate și alte încărcături pot fi plasate pe centre de prelucrare CNC, rafturi, bancuri de asamblare și orice loc greu accesibil.

Caracteristici de siguranță – limitator dinamic de sarcină

• Limitatorul dimanic de sarcină previne supraîncărcarea și potențialele accidente. Acesta monitorizează continuu sarcina ridicată sau manipulată și blochează automat mișcarea  scendentă, asigurând funcționalitatea macaralei în siguranță absolută și care semnalizează când macaraua revine în poziția permisă, reactivând comenzile.
• Supapă de blocare se activează automat în cazul ruperii unui furtun hidraulic, împiedicând coborârea necontrolată a sarcinii.

Macaraua cu contragreutate FLEXG1000DB permite manipularea și ridicarea încărcăturilor în deplină conformitate cu reglementările actuale privind protecția siguranței operatorului.

Diagramele de încărcare

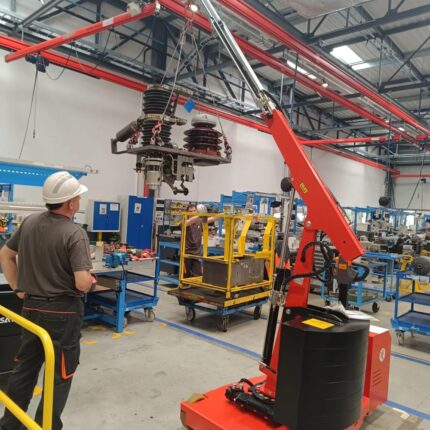

Galerie de imagini de la clienți

Variantele constructive de macarale împinse manual cu ridicare hidraulică le găsiți aici.
