Cabluri din oțel zincate, gresate, inox si pentru exploatari forestiere
1. Domenii de utilizare ale cablurilor industriale furnizate de Mecadon srl
2. Moduri de ambalare și livrare (colaci/ bobine/ tamburi)
3. Construcții uzuale de cabluri de oțel conform normelor europene
4. Simbolizarea uzuale pentru cablurilor din oțel
5. Cabluri industriale din oțel zincat
5.1 Cabluri din oțel zincat, 1×19 – livrabile în colaci, 🟡🟣
5.2 Cabluri din oțel zincat, 6×12+7FC, 6×19+FC, 6x37N+FC – livrabile pe bobine/tamburi din lemn, 🔵🟠🟡🟢
5.3 Cabluri din oțel zincat, 1×7, 1×19, 6×7+FC, 6×19+FC, 6×37+FC – livrabile pe role de plastic, 🔵🟠🟡🟣
5.4 Cabluri din oțel zincat, 1×7, 1×19, 6×7+FC, 7×7, 6×19+FC, 6x37N+FC – livrabile pe bobine/tamburi de lemn, 🔵🟠🟡🟢
6. Cablu industriale din oțel galvanizat acoperite cu PVC transparent
6.1 Cabluri din oțel zincat acoperite cu PVC – livrabile în colaci, 🟣
6.2 Cabluri din oțel zincat acoperite cu PVC – livrabile pe bobine de plastic, 🔵🟠🟡🟣
6.3 Cabluri din oțel zincat acoperite cu PVC – livrabile pe tamburi de lemn, 🔵🟠🟡🟣
7. Cabluri din oțel compactate de înaltă rezistență – livrate în colaci
7.1 Cablu din oțel compactat prin ciocănire, ne zincat, gresat, pentru exploatări forestiere – în colaci, 🟢
7.2 Cablu din oțel compactat prin ciocănire, ne zincat, gresat, pentru exploatări forestiere – pe tamburi de lemn, 🔵🟠🟡
8. Cablu din oțel inoxidabil AISI 316
8.1 Cablu din oțel inoxidabil calitatea AISI 316 – livrat pe role de plastic, 🔵🟠🟣
8.2 Cablu din oțel inoxidabil calitatea AISI 316 – livrat pe tamburi de lemn, 🔵🟠🟣
Descriere
1. Domenii de utilizare
Cablurile din oțel zincate sunt versatile și utilizate într-o gamă extrem de largă de aplicații, datorită rezistenței mecanice și flexibilității. Doar câteva dintre cele mai comune domenii de utilizare sunt prezentate mai jos:
Legendă: UA=unitate de ambalare care ar putea fi un colac, o bobină de plastic, tamburi din lemn sau carton funcție de lungimea de cablu și masă.
🟠Domeniul construcțiilor
Susținerea structurilor din panouri orizontale sau verticale: Cablurile de oțel zincate sunt utilizate pentru a susține acoperișuri, poduri, schele și alte structuri. |
🔵Domeniul industrial
Transmisii mecanice: În diverse mecanisme industriale, cablurile din oțel zincate sunt utilizate pentru transmiterea forței și mișcării. |
🟡Domeniul agricultură
Întinderea gardurilor: Pentru delimitarea terenurilor și crearea de împrejurimi sigure. |
🟢Exploatări forestiere
Cabluri compactate se folosesc de puțină vreme în exploatări forestiere. Se preferă construcția 6x26WS+IWRC cele compactate deoarece au sarcini foarte mari de rupere și elasticității reduse. |
🔴Concluzii
În concluzie, cablurile din oțel zincate sunt materiale versatile și rezistente, cu o gamă largă de aplicații în diverse sectoare. Alegerea tipului de cablu depinde de sarcina specifică și de condițiile de mediu în care va fi utilizat. |
2. Moduri de ambalare și livrare
Colaci de cablu zincat, inox
|
Colaci de cablu negru, gresat![]() |

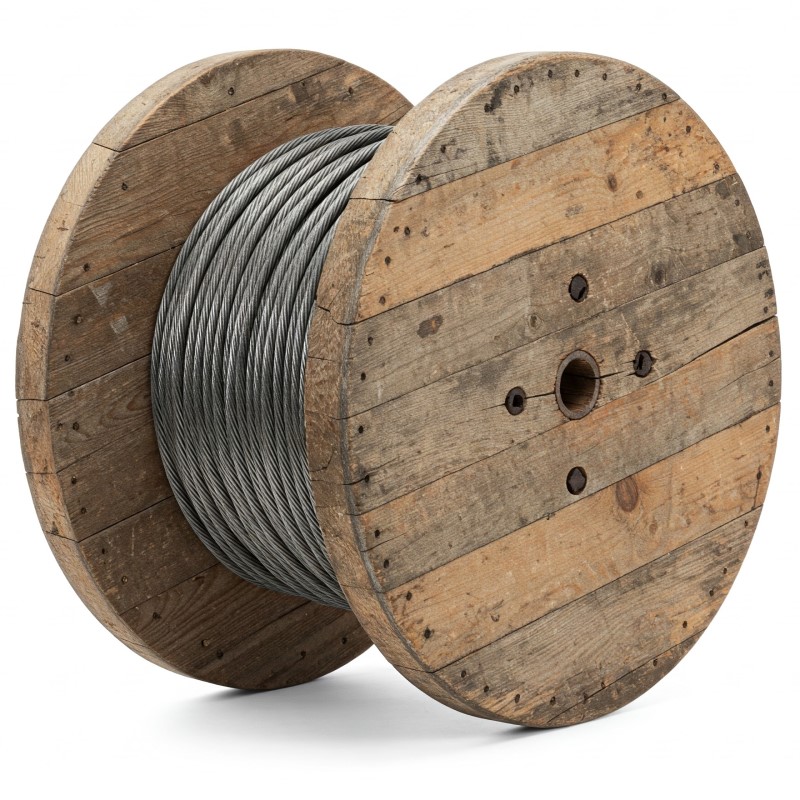

Tamburi de lemn![]() |
Bobine de plastic pentru cablu zincat și inoxidabil ![]() |
Bobine de lemn![]() |
3. Construcții uzuale de cabluri de oțel
![]() 1×7 simplu, ancorări ușoare, suspendare ![]() 1×19 simplu, ancorări ușoare, suspendare |
![]() 6×7+FC normal, ancorări ușoare, suspendare ![]() 7×7 normal, ancorări ușoare, suspendare |
![]() 6×12+FC, normal ancorări ușoare |
![]() 6×19+FC, normal tracțiune, ridicare ![]() 7×19 normal tracțiune, ridicare |
![]() 6×37+FC, normal tracțiune, ridicare, pădure ![]() 6x26WS+IWRC, compactat pădure |
4. Simbolizarea cablurilor din oțel
|
|
5. Cabluri industriale din oțel zincat
5.1 Cabluri din oțel zincat, 1×19 – livrabile în colaci, 🟡🟣
Ø cablu+PVC / metri colac | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Masa unitate amb. (kG/UA) |
Unitate ambalare UA colac (m) |
Cod produs |
---|---|---|---|---|---|---|
1 mm / 20m | 1×19/ DIN3053 | 0,005 | 0,93 | 0,1 kG | 20 | 157942 |
5.2 Cabluri din oțel zincat, 6×12+7FC, 6×19+FC, 6x37N+FC – livrabile pe bobine/tamburi din lemn, 🔵🟠🟡🟢
Ø cablu / metri pe bobină lemn | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) bobină (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
12 mm/100m | 6×12+7FC / ISO2408 | 0,35 | – | 100 | 35 kG | 157916 |
10 mm/100m | 6×19+FC / EN12385-4 | 0,346 | 54,3 | 100 | 35 kG | 157917 |
12 mm/100m | 6×19+FC / EN12385-4 | 0,498 | 78,2 | 100 | 50 kG | 157918 |
10 mm/100m | 6×37+FC / EN12385-4 | 0,346 | 52,2 | 100 | 35 kG | 157919 |
11 mm/100m | 6×37+FC / EN12385-4 | 0,419 | 63,2 | 100 | 42 kG | 157920 |
12 mm/100m | 6×37+FC / EN12385-4 | 0,498 | 75,2 | 100 | 50 kG | 157921 |
13 mm/50m | 6×37+FC / EN12385-4 | 0,585 | 88,2 | 50 | 29 kG | 157922 |
14 mm/50m | 6×37+FC / EN12385-4 | 0,678 | 102 | 50 | 34 kG | 157923 |
16 mm/50m | 6×37+FC / EN12385-4 | 0,886 | 134 | 50 | 44 kG | 157924 |
18 mm/50m | 6×37+FC / EN12385-4 | 1,121 | 169 | 50 | 56 kG | 157925 |
20 mm/50m | 6×37+FC / EN12385-4 | 1,384 | 209 | 50 | 69 kG | 157926 |
5.3 Cabluri din oțel zincat, 1×7, 1×19, 6×7+FC, 6×19+FC, 6×37+FC – livrabile pe role de plastic, 🔵🟠🟡🟣
Ø cablu / metri pe bobină plastic | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) bobină (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
1 mm / 200m | 1×7 / DIN3052 | 0,0028 | 0,94 | 200 | 0,6 kG | 157927 |
1 mm / 200m | 1×19 / DIN3053 | 0,005 | 0,93 | 200 | 1,0 kG | 157928 |
1,5 mm / 200m | 1×19 / DIN3053 | 0,011 | 2,09 | 200 | 2,2 kG | 157929 |
2 mm / 200m | 1×19 / DIN3053 | 0,0185 | 3,72 | 200 | 3,7 kG | 157930 |
1,5 mm / 200m | 6×7+FC / DIN3055 | 0,0072 | 1,32 | 200 | 1,4 kG | 157931 |
2 mm / 200m | 6×7+FC / DIN3055 | 0,0146 | 2,35 | 200 | 2,9 kG | 157932 |
3 mm / 200m | 6×7+FC / DIN3055 | 0,029 | 5,29 | 200 | 5,8 kG | 157933 |
4 mm / 200m | 6×7+FC / EN12385-4 | 0,06 | 9,4 | 200 | 12,0 kG | 157934 |
5 mm / 100m | 6×7+FC / EN12385-4 | 0,091 | 14,7 | 100 | 9,1 kG | 157935 |
4 mm / 200m | 6×19+FC / EN12385-4 | 0,055 | 9,6 | 200 | 11,0 kG | 157936 |
5 mm / 100m | 6×19+FC / EN12385-4 | 0,086 | 13,6 | 100 | 8,6 kG | 157937 |
6 mm / 100m | 6×19+FC / EN12385-4 | 0,124 | 19,6 | 100 | 12,4 kG | 157938 |
8 mm / 100m | 6×19+FC / EN12385-4 | 0,221 | 34,8 | 100 | 22,1 kG | 157939 |
10 mm / 50m | 6×37+FC / EN12385-4 | 0,346 | 52,2 | 50 | 17,3 kG | 157940 |
12 mm / 50m | 6×37+FC / EN12385-4 | 0,498 | 75,2 | 50 | 24,9 kG | 157941 |
5.4 Cabluri din oțel zincat, 1×7, 1×19, 6×7+FC, 7×7, 6×19+FC, 6x37N+FC – livrabile pe bobine/tamburi de lemn, 🔵🟠🟡🟢
Ø cablu / metri pe bobine sau tamburi de lemn |
Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) tamburi / bobine (m) |
Masa netă/ unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
1 mm / 5000m | 1×7 / DIN3052 | 0,0028 | 0,94 | 5000 | 14 kG | 157885 |
3 mm / 2000 | 1×7 / DIN3052 | 0,046 | 8,67 | 2000 | 92 kG | 157886 |
1 mm / 2000 | 1×19 / DIN3053 | 0,005 | 0,93 | 2000 | 10 kG | 157887 |
1,5 mm / 2000 | 1×19 / DIN3053 | 0,011 | 2,09 | 2000 | 22 kG | 157888 |
2 mm / 2000 | 1×19 / DIN3053 | 0,0185 | 3,72 | 2000 | 37 kG | 157889 |
3 mm / 2000 | 1×19 / DIN3053 | 0,043 | 7,42 | 2000 | 86 kG | 157890 |
5 mm / 1000 | 1×19 / DIN3053 | 0,1238 | 23,24 | 1000 | 124 kG | 157891 |
1,5 mm / 5000 | 6×7+FC / DIN3055 | 0,0072 | 1,32 | 5000 | 36 kG | 157892 |
2 mm / 4000 | 6×7+FC / DIN3055 | 0,0146 | 2,35 | 4000 | 58 kG | 157893 |
3 mm / 5000 | 6×7+FC / DIN3055 | 0,029 | 5,29 | 5000 | 145 kG | 157894 |
4 mm / 1000 | 6×7+FC / EN12385-4 | 0,06 | 9,40 | 1000 | 60 kG | 157895 |
5 mm / 1000 | 6×7+FC / EN12385-4 | 0,091 | 14,70 | 1000 | 91 kG | 157896 |
8 mm / 1000 | 7×7 / EN12385-4 | 0,2572 | 43,95 | 1000 | 257 kG | 157897 |
3 mm / 1000 | 6×19+FC / EN12385-4 | 0,032 | 5,42 | 1000 | 32 kG | 157898 |
4 mm / 1000 | 6×19+FC / EN12385-4 | 0,055 | 9,60 | 1000 | 55 kG | 157899 |
5 mm / 1000 | 6×19+FC / EN12385-4 | 0,086 | 13,60 | 1000 | 86 kG | 157900 |
6 mm / 1000 | 6×19+FC / EN12385-4 | 0,124 | 19,60 | 1000 | 124 kG | 157901 |
8 mm / 1000 | 6×19+FC / EN12385-4 | 0,221 | 34,80 | 1000 | 221 kG | 157902 |
10 mm / 1000 | 6×19+FC / EN12385-4 | 0,346 | 54,30 | 1000 | 346 kG | 157903 |
12 mm / 1000 | 6×19+FC / EN12385-4 | 0,498 | 78,20 | 1000 | 498 kG | 157904 |
10 mm / 1000 | 6x19S + IWRC | 0,386 | 69,80 | 1000 | 386 kG | 157905 |
12 mm / 1000 | 6x19S + IWRC | 0,555 | 100,00 | 1000 | 555 kG | 157906 |
10 mm / 1000 | 7×19 / EN12385-4 | 0,381 | – | 1000 | 381 kG | 157907 |
10 mm / 1000 | 6×37+FC / EN12385-4 | 0,346 | 52,20 | 1000 | 346 kG | 157908 |
11 mm / 1000 | 6×37+FC / EN12385-4 | 0,419 | 63,20 | 1000 | 419 kG | 157909 |
12 mm / 1000 | 6×37+FC / EN12385-4 | 0,498 | 75,20 | 1000 | 498 kG | 157910 |
13 mm / 1000 | 6×37+FC / EN12385-4 | 0,585 | 88,20 | 1000 | 585 kG | 157911 |
14 mm / 1000 | 6×37+FC / EN12385-4 | 0,678 | 102,00 | 1000 | 678 kG | 157912 |
16 mm / 1000 | 6×37+FC / EN12385-4 | 0,886 | 134,00 | 1000 | 886 kG | 157913 |
18 mm / 1000 | 6×37+FC / EN12385-4 | 1,121 | 169,00 | 1000 | 1121 kG | 157914 |
20 mm / 500 | 6×37+FC / EN12385-4 | 1,384 | 209,00 | 500 | 692 kG | 157915 |
6. Cablu industriale din oțel galvanizat acoperite cu PVC transparent
6.1 Cabluri din oțel zincat acoperite cu PVC – livrabile în colaci, 🟣
Ø cablu / metri colac | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) colac (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
2 mm / 20m | 1×19 / DIN3053 | 0,2 kG | 3,72 | 20 | 0,10 | 157943 |
6.2 Cabluri din oțel zincat acoperite cu PVC – livrabile pe bobine de plastic, 🔵🟠🟡🟣
Ø cablu+PVC / metri bobină plastic | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) bobină (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
2 mm / 400 | 1×19 / DIN3053 | 0,009 | 3,72 | 400 | 3,6 kG | 157944 |
3 mm / 200 | 6×7+FC / DIN3055 | 0,02 | 5,29 | 200 | 4,0 kG | 157945 |
4 mm / 200 | 6×7+FC / DIN3055 | 0,043 | 9,4 | 200 | 8,6 kG | 157946 |
5 mm / 100 | 6×7+FC / EN12385-4 | 0,072 | 14,7 | 100 | 7,2 kG | 157947 |
6 mm / 100 | 6×7+FC / EN12385-4 | 0,109 | – | 100 | 10,9 kG | 157948 |
6.3 Cabluri din oțel zincat acoperite cu PVC – livrabile pe tamburi de lemn, 🔵🟠🟡🟣
Ø cablu+PVC / metri tambur lemn | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) tambur lemn (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
5 mm / 1000m | 6×7+FC / EN12385-4 | 0,072 | 14,7 | 1000 | 72,0 kG | 157961 |
6 mm / 1000m | 6×7+FC / EN12385-4 | 0,109 | – | 1000 | 109,0 kG | 157962 |
7. Cabluri din oțel compactate de înaltă rezistență – livrate în colaci
7.1 Cablu din oțel compactat prin ciocănire, ne zincat, gresat, pentru exploatări forestiere – în colaci, 🟢
Ø cablu / metri colac | Construcție compactată | Masa kg/m | MBL KN |
Unitate ambalare (UA) colac (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
10 mm / 50m | 6x26WS+IWRC | 0,54 | 100 | 50 | 27,0 kG | 157949 |
10 mm / 70m | 6x26WS+IWRC | 0,54 | 100 | 70 | 37,8 kG | 157950 |
11 mm / 50m | 6x26WS+IWRC | 0,64 | 120 | 50 | 32,0 kG | 157951 |
11 mm / 70m | 6x26WS+IWRC | 0,64 | 120 | 70 | 44,8 kG | 157952 |
12 mm / 50m | 6x26WS+IWRC | 0,77 | 140 | 50 | 38,5 kG | 157953 |
12 mm / 70m | 6x26WS+IWRC | 0,77 | 140 | 70 | 53,9 kG | 157954 |
13 mm / 50m | 6x26WS+IWRC | 0,9 | 160 | 50 | 45,0 kG | 157955 |
13 mm / 70m | 6x26WS+IWRC | 0,9 | 160 | 70 | 63,0 kG | 157956 |
7.2 Cablu din oțel compactat prin ciocănire, ne zincat, gresat, pentru exploatări forestiere – pe tamburi de lemn, 🔵🟠🟡
Ø cablu / metri tambur lemn | Construcție compactată | Masa kg/m | MBL KN |
Unitate ambalare (UA) tambur lemn (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
10 mm / 1000 | 6x26WS+IWRC | 0,54 | 100 | 1000 | 540 kG | 157957 |
11 mm / 1000 | 6x26WS+IWRC | 0,64 | 120 | 1000 | 640 kG | 157958 |
12 mm / 1000 | 6x26WS+IWRC | 0,77 | 140 | 1000 | 770 kG | 157959 |
13 mm / 1000 | 6x26WS+IWRC | 0,9 | 160 | 1000 | 900 kG | 157960 |
8. Cablu din oțel inoxidabil
8.1 Cablu din oțel inoxidabil calitatea AISI 316 – livrat pe role de plastic, 🔵🟠🟣
Ø cablu+PVC / metri bobină plastic | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) bobină plastic (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
1 mm / 200 | 7×7 / ISO2408 | 0,004 | 0,61 | 200 | 0,8 kG | 157963 |
1,5 mm / 200 | 7×7 / ISO2408 | 0,009 | 1,37 | 200 | 1,8 kG | 157964 |
2 mm / 200 | 7×7 / ISO2408 | 0,015 | 2,44 | 200 | 3,0 kG | 157965 |
3 mm / 200 | 7×7 / ISO2408 | 0,035 | 5,48 | 200 | 7,0 kG | 157966 |
4 mm / 200 | 7×19 / ISO2408 | 0,061 | 9,1 | 200 | 12,2 kG | 157967 |
5 mm / 100 | 7×19 / ISO2408 | 0,095 | 14,2 | 100 | 9,5 kG | 157968 |
6 mm / 100 | 7×19 / ISO2408 | 0,137 | 20,5 | 100 | 13,7 kG | 157969 |
8 mm / 100 | 7×19 / ISO2408 | 0,244 | 36,4 | 100 | 24,4 kG | 157970 |
8.2 Cablu din oțel inoxidabil calitatea AISI 316 – livrat pe tamburi de lemn, 🔵🟠🟣
Ø cablu+PVC / metri bobină plastic | Construcție/ Normă cablu |
Masa kg/m | MBL KN |
Unitate ambalare (UA) bobină plastic (m) |
Masa unitate amb. (kG/UA) |
Cod produs |
---|---|---|---|---|---|---|
1 mm / 1000 | 7×7 / ISO2408 | 0,004 | 0,61 | 1000 | 4,0 kG | 157971 |
1,5 mm / 1000 | 7×7 / ISO2408 | 0,009 | 1,37 | 1000 | 9,0 kG | 157972 |
2 mm / 1000 | 7×7 / ISO2408 | 0,015 | 2,44 | 1000 | 15,0 kG | 157973 |
3 mm / 1000 | 7×7 / ISO2408 | 0,035 | 5,48 | 1000 | 35,0 kG | 157974 |
4 mm / 1000 | 7×19 / ISO2408 | 0,061 | 9,1 | 1000 | 61,0 kG | 157975 |
5 mm / 1000 | 7×19 / ISO2408 | 0,095 | 14,2 | 1000 | 95,0 kG | 157976 |
6 mm / 1000 | 7×19 / ISO2408 | 0,137 | 20,5 | 1000 | 137,0 kG | 157977 |
8 mm / 1000 | 7×19 / ISO2408 | 0,244 | 36,4 | 1000 | 244,0 kG | 157978 |
Trebuie să fii autentificat pentru a publica o recenzie.
S-ar putea să-ți placă și…
Produse similare
Cablu spiroidal 1×19
Cablu constructie 6×7

- disponibil cu miez textil (FC), sau cu miez de sârmă (WSC)
- varianta cu inimă metalică, are construcția 7x7
- este foarte utilizat în diametre mai mici, de la 1.5 mm la 3 mm, unde cablul rămâne foarte flexibil
- cablurile 6x7 devin destul de rigide la diametrele mai mari și sunt adesea considerate rigide la diametre de 6 mm și mai sus
- disponibil pe role de 1000 m, 4000 m, 5000 m
- fabricat conform DIN 3055, EN DIN 12385
Cablu constructie 6×19

- construcție de cablu din sârmă compactă, disponibil cu miez textil (FC), sau cu miez de sârmă (WSC)
- varianta cu inimă metalică este mai frecvent menționata ca 7x19
- este foarte utilizat în diametre de la 3mm la 16mm
- foarte flexibil la diametre de la 3 mm la 6 mm fiind utilizat pentru aplicații în care cablurile din oțel rulează pe scripeți
- disponibil pe role de 1000 m
- fabricat conform DIN 3060, DIN EN 12385-4
Cablu construcție 6×37

Cabluri din oțel inoxidabil AISI 316, pentru ancorari si suspendari
Sufe de ridicare din cabluri de otel, mansonate, cu ocheti pe capete

Cabluri din oțel, gresat, pentru exploatari forestiere

Recenzii
Nu există recenzii până acum.
