Cheie tachelaj dublu rotativa cu piulita FE.DSS
Cheie tachelaj dublu rotativa cu piulita pentru sarcini de la 4,5 t la 21 t.
- diametre standard: M24-M52
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- factor de siguranta 4:1 si 5:1
| Brand |
Codipro |
|---|
Descriere
Descriere
Cheie tachelaj dublu rotativa cu piulita pentru sarcini de la 4,5 t la 21 t.
- diametre standard: M24-M52
- model FE.DSS
Avantaje cheie tachelaj dublu rotativa cu piulita
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- este omologat la 0° și 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 4:1 si 5:1
- număr individual de trasabilitate
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH

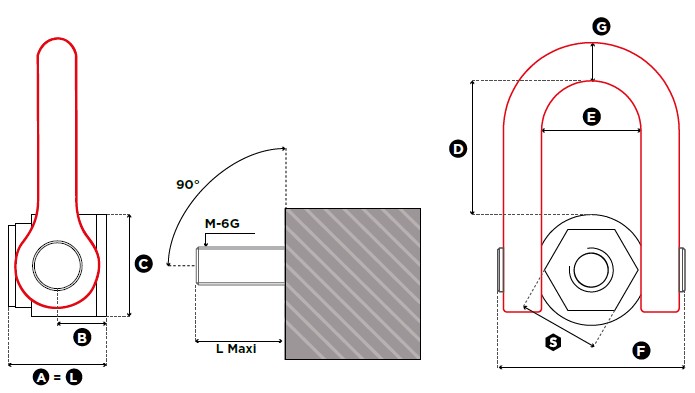

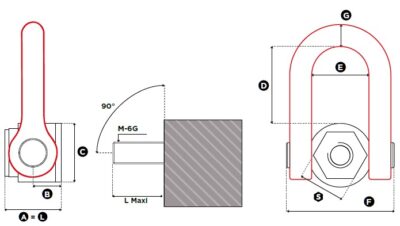

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
SF 4:1 WLL (to) |
L1 maxi (mm) |
Mom. strangere N x m |
S (mm) |
A | B | C | D | E | F | G | Masa (kG) |
| FE.DSS M24 UP | M24 x3 | 4,5 | 5,5 | 66 | 160 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M27 UP | M27 x3 | 5,2 | 6,5 | 66 | 200 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M30 UP | M30 x3,5 | 7,5 | 8,5 | 66 | 250 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M33 UP | M33 x3,5 | 8 | 10,5 | 66 | 250 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M36 UP | M36 x4 | 10 | 12 | 66 | 320 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M39 UP | M39 x4 | 12 | 14 | 89 | 320 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10 |
| FE.DSS M42 UP | M42 x4,5 | 13 | 15 | 89 | 400 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10 |
| FE.DSS M45 UP | M45 x4,5 | 14,5 | 16 | 89 | 400 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10 |
| FE.DSS M48 UP | M48 x5 | 17 | 20 | 89 | 600 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10 |
| FE.DSS M52 UP | M52 x5 | 19 | 21 | 89 | 600 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.DSS M24 UP | 160 | 9 | 18 | 4,5 | 9 | 6,3 | 4,5 | 4,5 | 9,45 | 6,75 | 4,5 |
| FE.DSS M27 UP | 200 | 10 | 20 | 5,2 | 10,4 | 7,28 | 5,2 | 5,2 | 10,92 | 7,8 | 5,2 |
| FE.DSS M30 UP | 250 | 14,00/12,00 | 28,00/24,00 | 7,70 / 7,50 | 15,40 / 15,00 | 10,78 / 10,50 | 7,70 / 7,50 | 7,70 / 7,50 | 16,17 / 15,75 | 11,55 / 11,25 | 7,70 / 7,50 |
| FE.DSS M33 UP | 250 | 14,5 | 29 | 8,50 / 8,00 | 17,00 / 16,00 | 11,90 / 11,20 | 8,50 / 8,00 | 8,50 / 8,00 | 17,85 / 16,80 | 12,75/ | 12 |
| FE.DSS M36 UP | 320 | 15 | 30 | 11,00 / 10,00 | 22,00 / 20,00 | 15,40 / 14,00 | 11,00 / 10,00 | 11,00 / 10,00 | 23,10 / 21,00 | 16,50 / 15,00 | 11,00 / 10,00 |
| FE.DSS M42 UP | 400 | 15 | 30 | 13 | 26 | 18,2 | 13 | 13 | 27,3 | 19,5 | 13 |
| FE.DSS M45 UP | 400 | 15 | 30 | 14,5 | 29 | 20,3 | 14,5 | 14,5 | 30,45 | 21,75 | 14,5 |
| FE.DSS M48 UP | 600 | 22 | 44 | 17 | 34 | 23,8 | 17 | 17 | 35,7 | 25,5 | 17 |
| FE.DSS M52 UP | 600 | 23 | 46 | 19 | 38 | 26,6 | 19 | 19 | 39,9 | 28,5 | 19 |
| Coeficient de siguranță SF 4:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.DSS M24 UP | 160 | 9 | 18 | 5,5 | 11 | 7,7 | 5,5 | 5,5 | 11,55 | 8,25 | 5,5 |
| FE.DSS M27 UP | 200 | 10 | 20 | 6,5 | 13 | 9,1 | 6,5 | 6,5 | 13,65 | 9,75 | 6,5 |
| FE.DSS M30 UP | 250 | 14,00 / 12,00 | 28,00 / 24,00 | 8,5 | 17 | 11,9 | 8,5 | 8,5 | 17,85 | 12,75 | 8,5 |
| FE.DSS M33 UP | 250 | 14,5 | 29 | 10,5 | 21 | 14,7 | 10,5 | 10,5 | 22,05 | 15,75 | 10,5 |
| FE.DSS M36 UP | 320 | 15 | 30 | 12 | 24 | 16,8 | 12 | 12 | 25,2 | 18 | 12 |
| FE.DSS M39 UP | 320 | 17 | 34 | 14 | 28 | 19,6 | 14 | 14 | 29,4 | 21 | 14 |
| FE.DSS M42 UP | 400 | 15,50 / 19,00 | 31,00 / 38,00 | 15 | 30 | 21 | 15 | 15 | 31,5 | 22,5 | 15 |
| FE.DSS M45 UP | 400 | 15 | 30 | 16 | 32 | 22,4 | 16 | 16 | 33,6 | 24 | 16 |
| FE.DSS M48 UP | 600 | 22 | 44 | 20 | 40 | 28 | 20 | 20 | 42 | 30 | 20 |
| FE.DSS M52 UP | 600 | 23 | 46 | 21 | 42 | 29,4 | 21 | 21 | 44,1 | 31,5 | 21 |
Recomandare:
V-ar putea interesa si:
Partener: Codipro
Cu o experiență de peste 4 decenii în domeniul accesoriilor de ridicat sarcini, firma luxemburgheză CODIPRO proiectează și produce o gamă completă de inele de ridicare pivotante. Articulația simplă, dublă sau triplă, permite utilizarea inelelelor în toate direcțiile și pozițiile. Patentate și conforme cu cele mai stricte standarde de siguranță, acestea sunt deosebit de potrivite pentru ridicarea și rotirea sarcinilor.
