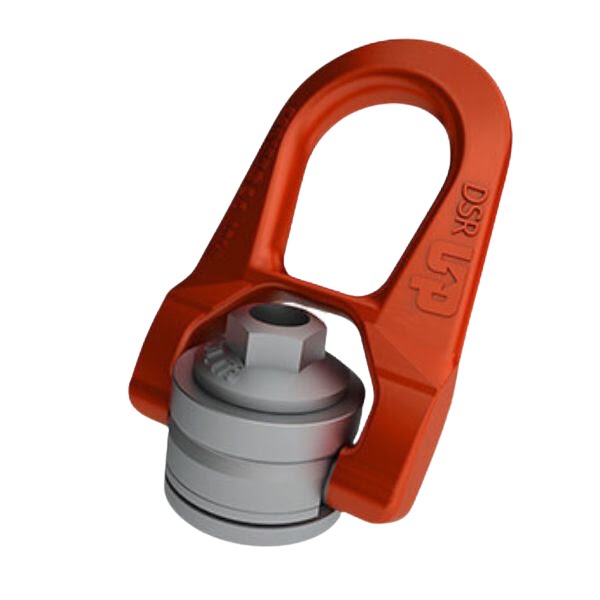

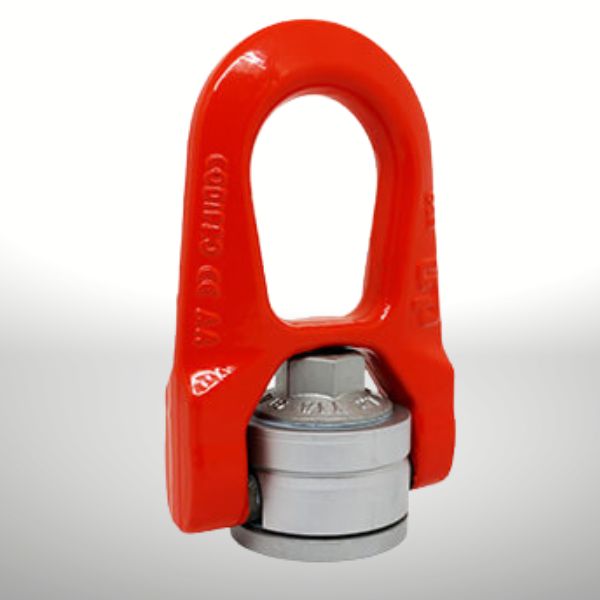

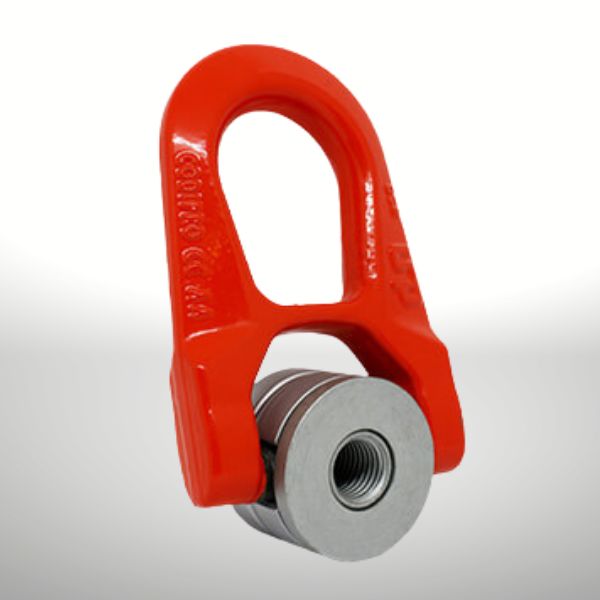

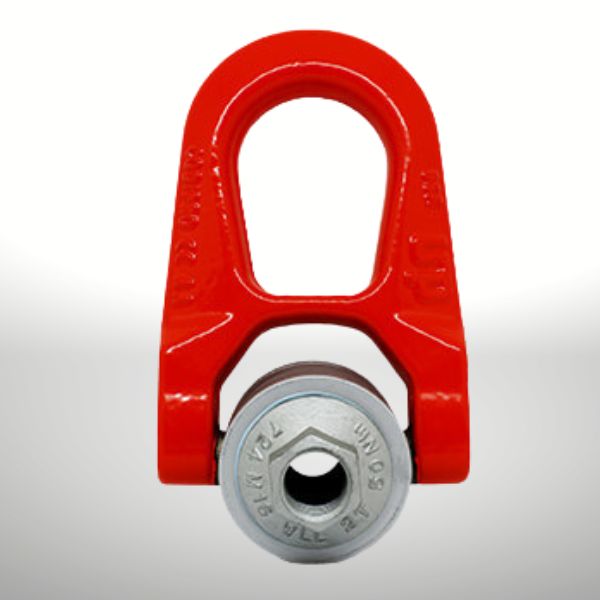

Inel dublu rotativ cu piulita FE.DSR
Inel de ridicare dublu rotativ cu piulita (inel dublu rotativ mama) pentru sarcini de la 0,04 t la 4,5 t.
- diametre standard: M8-M22
- axul inelului ramane perpendicular pe directia de ridicare
- factor de siguranta 4:1 si 5:1
- rotatie 360°, pivotare 180° sub sarcina
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- număr individual de trasabilitate
| Brand |
Codipro |
|---|
Descriere
Descriere
Inel de ridicare dublu rotativ cu piulita (inel dublu rotativ mama) pentru sarcini de la 0,04 t la 4,5 t.
- diametre standard: M8-M22
- poate fi strâns în două moduri: cu cheie deschisă, sau hexagonală
- model FE.DSR
Avantaje inel dublu rotativ cu piulita
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- permite utilizarea unui punct de fixare existent
- axul inelului ramâne perpendicular pe direcția de ridicare
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- este omologat la 0° și 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 4:1 si 5:1
- număr individual de trasabilitate
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH

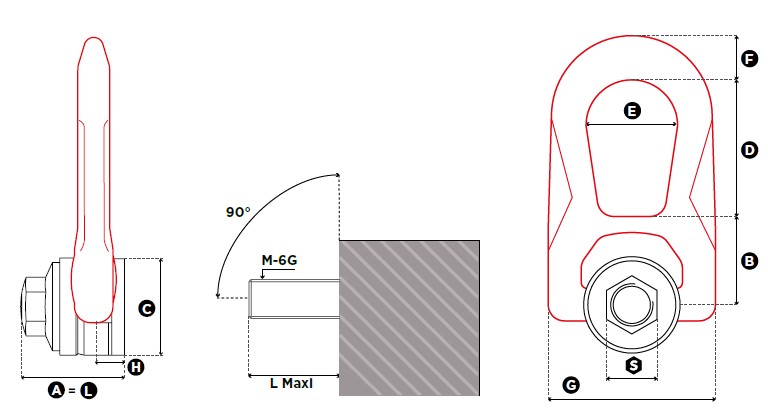

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
SF 4:1 WLL (to) |
L Maxi (mm) |
Mom. strangere N x m |
S (mm) |
A | B | C | D | E | F | G | H | Masa (kG) |
| FE.DSR M8 UP | M8 x1,25 | 0,4 | 0,5 | 45 | 6 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M10 UP | M10 x1,5 | 0,7 | 0,9 | 45 | 10 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M12 UP | M12 x1,75 | 1,05 | 1,3 | 45 | 15 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M14 UP | M14 x2 | 1,4 | 1,8 | 45 | 30 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M16 UP | M16 x2 | 2 | 2,3 | 45 | 50 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M18 UP | M18 x2,5 | 2,3 | 2,3 | 62 | 70 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| FE.DSR M20 UP | M20 x2,5 | 2,5 | 2,5 | 62 | 100 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| FE.DSR M22 UP | M22 x2,5 | 3,5 | 4,5 | 62 | 120 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| Coeficient de siguranță SF 4:1 |
Moment strângere
N x m |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.DSR M8 UP | 6 | 1 | 2 | 0,5 | 1 | 0,7 | 0,5 | 0,5 | 1,05 | 0,75 | 0,5 |
| FE.DSR M10 UP | 10 | 1,5 | 3 | 0,9 | 1,8 | 1,26 | 0,9 | 0,9 | 1,89 | 1,35 | 0,9 |
| FE.DSR M12 UP | 15 | 1,5 | 3 | 1,3 | 2,6 | 1,82 | 1,3 | 1,3 | 2,73 | 1,95 | 1,3 |
| FE.DSR M14 UP | 30 | 2,6 | 5,2 | 1,8 | 3,6 | 2,52 | 1,8 | 1,8 | 3,78 | 2,7 | 1,8 |
| FE.DSR M16 UP | 50 | 2,8 | 5,6 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| FE.DSR M18 UP | 70 | 2,5 | 5 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| FE.DSR M20 UP | 100 | 2,8 | 5,6 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| FE.DSR M22 UP | 120 | 6 | 12 | 4,5 | 9 | 6,3 | 4,5 | 4,5 | 9,45 | 6,75 | 4,5 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.DSR M8 UP | 6 | 0,8 | 1,6 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| FE.DSR M10 UP | 10 | 1,3 | 2,6 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| FE.DSR M12 UP | 15 | 1,5 | 3 | 1,05 | 2,1 | 1,47 | 1,05 | 1,05 | 2,21 | 1,58 | 1,05 |
| FE.DSR M14 UP | 30 | 2,5 | 5 | 1,4 | 2,8 | 1,96 | 1,4 | 1,4 | 2,94 | 2,1 | 1,4 |
| FE.DSR M16 UP | 50 | 2,7 | 5,4 | 2 | 4 | 2,8 | 2 | 2 | 4,2 | 3 | 2 |
| FE.DSR M18 UP | 70 | 2,5 | 5 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| FE.DSR M20 UP | 100 | 2,8 | 5,6 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| FE.DSR M22 UP | 120 | 5,5 | 11 | 3,5 | 7 | 4,9 | 3,5 | 3,5 | 7,35 | 5,25 | 3,5 |
