Inel dublu rotativ cu surub autofiletant QL.DSR
Inel dublu rotativ cu surub autofiletant (inel dublu rotativ tata) pentru sarcini de la 0,25 t la 3,5 t.
- permite o ancorarea deosebit de rapida
- infiletatre automata: cuplare prin apasarea unui buton si declansarea infiletarii automate cu un singur clic
- diametre standard: M8-M30
- factor de siguranta 5:1
- rotatie 360°, pivotare 180° sub sarcina
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- codul individual de trasabilitate se poate citi prin RIFN
| Brand |
Codipro |
|---|
Descriere
Descriere
Inel de ridicare dublu rotativ cu surub autofiletant (inel dublu rotativ tata) pentru sarcini de la 0,25 t la 3,5 t.
- diametre standard: M8-M30
- permite o ancorarea deosebit de rapida
- infiletatre automata: cuplare prin apasarea unui buton si declansarea infiletarii automate cu un singur clic
- sistemul de prindere functioneaza mecanic pe baza unui arc si nu necesita intretinere complexa
- model QL.DSR
Avantaje inel dublu rotativ cu surub autofiletant
- economie de timp la cuplare de pana la 80% comparativ cu un inel clasic
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- este omologat la 0° și 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 5:1
- cod individual de trasabilitate vizibil prin RIFD
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH

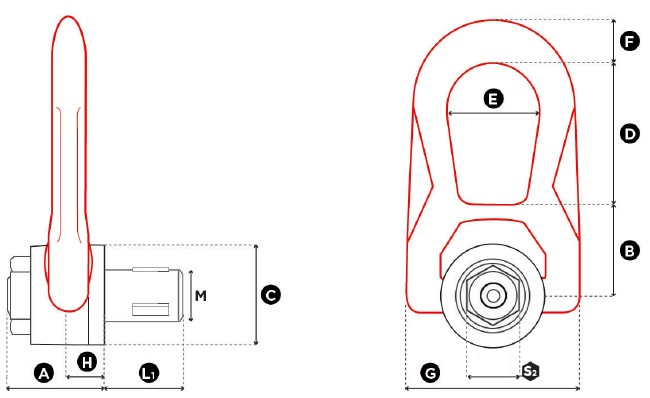

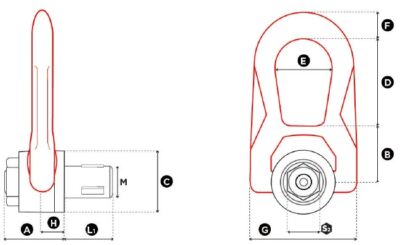

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |
S2 (mm) |
A | B | C | D | E | F | G | H | Masa (kG) |
| QL.DSR M8 | M8 x1,25 | 0,25 | 17,5 | 20 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M10 | M10 x1,5 | 0,4 | 19,5 | 30 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M12 | M12 x1,75 | 0,65 | 23 | 60 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| QL.DSR M14 | M14 x2 | 0,7 | 23 | 80 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| QL.DSR M16 | M16 x2 | 1,05 | 27 | 100 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| QL.DSR M20 | M20 x2,5 | 1,7 | 30 | 160 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| QL.DSR M24 | M24 x3 | 2,5 | 36 | 180 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| QL.DSR M27 | M27 x3 | 3,0* | 40 | * | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
| QL.DSR M30 | M30 x3,5 | 3,5 | 45 | 200 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
* În proces de certificare
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| QL.DSR M8 | 20 | 0,25 | 0,5 | 0,25 | 0,5 | 0,35 | 0,25 | 0,25 | 0,53 | 0,38 | 0,25 |
| QL.DSR M10 | 30 | 0,4 | 0,8 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| QL.DSR M12 | 60 | 0,65 | 1,3 | 0,65 | 1,3 | 0,91 | 0,65 | 0,65 | 1,37 | 0,98 | 0,65 |
| QL.DSR M14 | 80 | 0,7 | 1,4 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| QL.DSR M16 | 100 | 1,05 | 2,1 | 1,05 | 2,1 | 1,47 | 1,05 | 1,05 | 2,21 | 1,58 | 1,05 |
| QL.DSR M20 | 160 | 1,7 | 3,4 | 1,7 | 3,4 | 2,38 | 1,7 | 1,7 | 3,57 | 2,55 | 1,7 |
| QL.DSR M24 | 180 | 2,5 | 5 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| QL.DSR M 30 | 200 | 3,5 | 7 | 3,5 | 7 | 4,9 | 3,5 | 3,5 | 7,35 | 5,25 | 3,5 |
