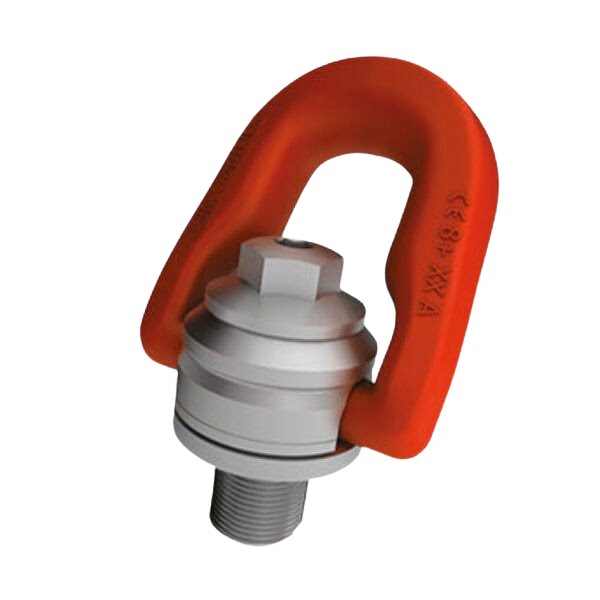

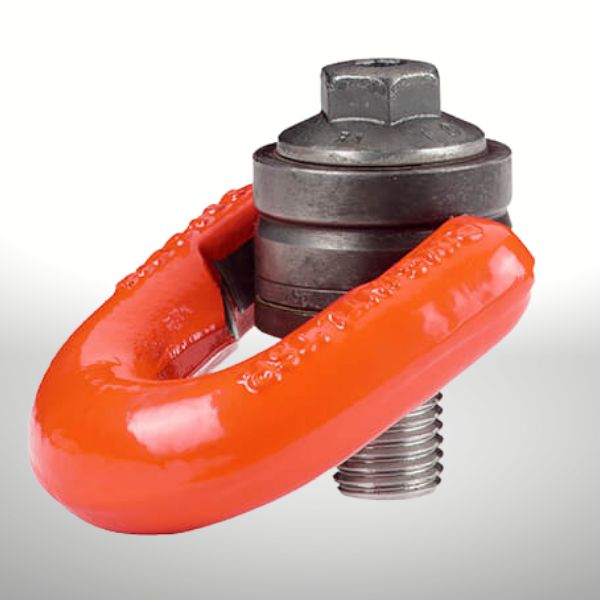

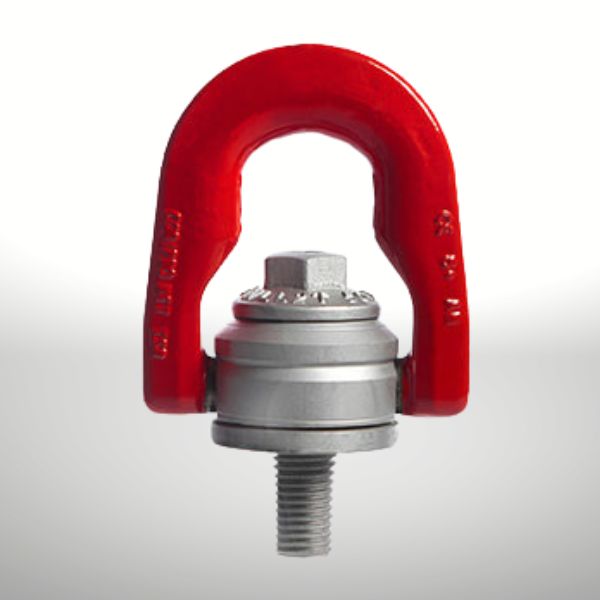

Punct de ridicare dublu articulat DSP
Punct de ridicare dublu articulat pentru sarcini de la 0,30 t la 2,5 t.
- diametre standard: M8-M20
- ofera posibilitatea adaptarii altor accesorii de ridicare
- permite trecerea unui cablu sau a unei franghii, amplasarea unui inel cu un ochi mai mare, utilizarea carligelor disproportionate fata de surubul cu ochi
- dubla articulatie permite alinierea cu directia cablului de ridicare
- factor de siguranta 5:1
| Brand |
Codipro |
|---|
Descriere
Descriere
Punct de ridicare dublu articulat pentru sarcini de la 0,30 t la 2,5 t.
- diametre standard: M8-M20
- strângere: folosind o cheie fixă sau o cheie imbus;
- model DSP

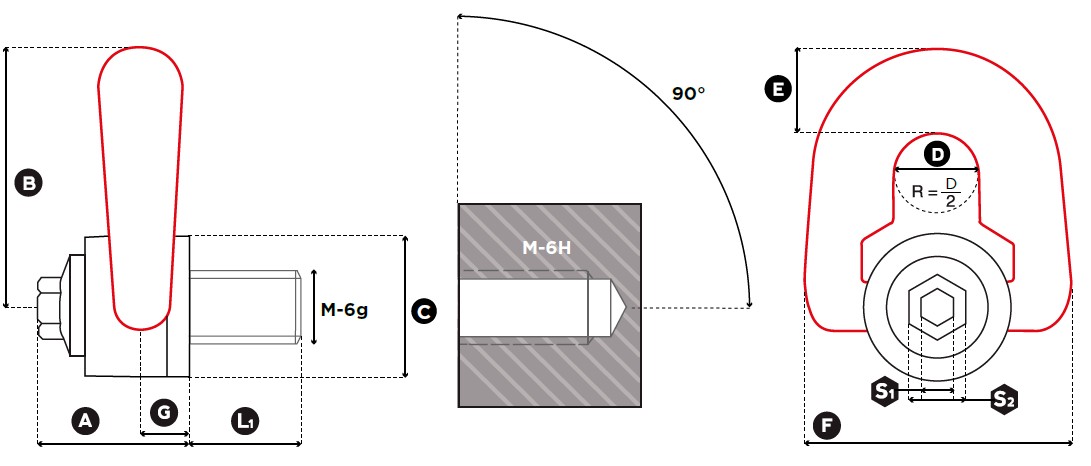

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |
S1 (mm) |
S2 (mm) |
A | B | C | D | E | F | G | Masa (kG) |
| DSP M8 | M8 x1,25 | 0,4 | 15 | 6 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M10 | M10 x1,50 | 0,7 | 18 | 10 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M12 | M12 x1,75 | 1,05 | 21 | 15 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M14 | M14 x2 | 1,4 | 23 | 30 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| DSP M16 | M16 x2 | 2 | 27 | 50 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| DSP M18 | M18 x2,5 | 2,3 | 27 | 70 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 1 |
| DSP M20 | M20 x2,5 | 2,5 | 30 | 100 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 1 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
I | II | III | IV | V | VI | VII | VIII | IX | X |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| DSP M8 | 6 | 0,4 | 0,8 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| DSP M10 | 10 | 0,7 | 1,4 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| DSP M12 | 15 | 1,05 | 2,1 | 1,05 | 2,1 | 1,47 | 1,05 | 1,05 | 2,21 | 1,58 | 1,05 |
| DSP M14 | 30 | 1,4 | 2,8 | 1,4 | 2,8 | 1,96 | 1,4 | 1,4 | 2,94 | 2,1 | 1,4 |
| DSP M16 | 50 | 2 | 4 | 2 | 4 | 2,8 | 2 | 2 | 4,2 | 3 | 2 |
| DSP M18 | 70 | 2,3 | 4,6 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| DSP M20 | 100 | 2,5 | 5 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
Avantaje punct de ridicare dublu articulat
- ofera posibilitatea adaptarii altor accesorii de ridicare
- permite trecerea unui cablu sau a unei franghii, amplasarea unui inel cu un ochi mai mare, utilizarea carligelor disproportionate fata de surubul cu ochi
- dubla articulatie permite alinierea cu directia cablului de tragere
- factor de siguranta 5:1
- număr individual de trasabilitate
- marcaje: CE, WLL, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH
