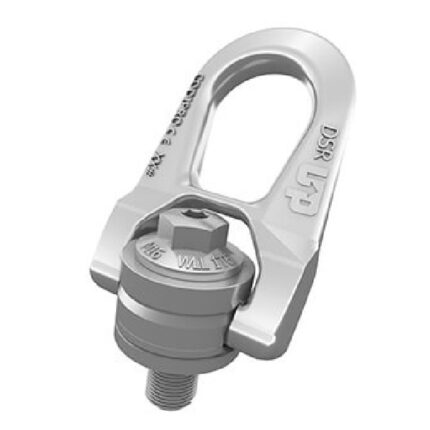

Inel dublu rotativ cu surub DSR
Inel de ridicare dublu rotativ cu surub (inel dublu rotativ tata) pentru sarcini de la 0,07 t la 9 t.
- diametre standard: M5-M42
- axul inelului ramane perpendicular pe directia de ridicare
- factor de siguranta 4:1 si 5:1
- rotatie 360°, pivotare 180° sub sarcina
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- cod individual de trasabilitate prin RIFD
| Brand |
Codipro |
|---|
Descriere
Descriere
Inel de ridicare dublu rotativ cu surub (inel dublu rotativ tata) pentru sarcini de la 0,07 t la 9 t.
- diametre standard: M5-M42
- poate fi strâns în două moduri: cu o cheie fixă, sau cu cheie hexagonală
- model DSR
Avantaje inel dublu rotativ cu surub
- rotatie 360°, pivotare 180° sub sarcina
- permite orientarea optima in directia tragerii
- axul inelului ramane perpendicular pe directia de ridicare
- proiectat special pentru a asigura ridicarea unei sarcini aflate in roțatie
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- fabricat din oțel de înaltă rezistență, de clasa> 8
- este omologat la 0° și 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 4:1 si 5:1
- cod individual de trasabilitate citit cu RIFD
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH
| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
SF 4:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |
S1 (mm) |
S2 (mm) |

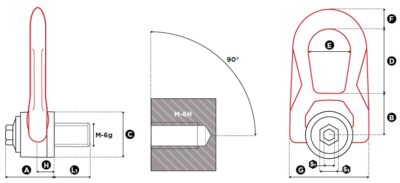

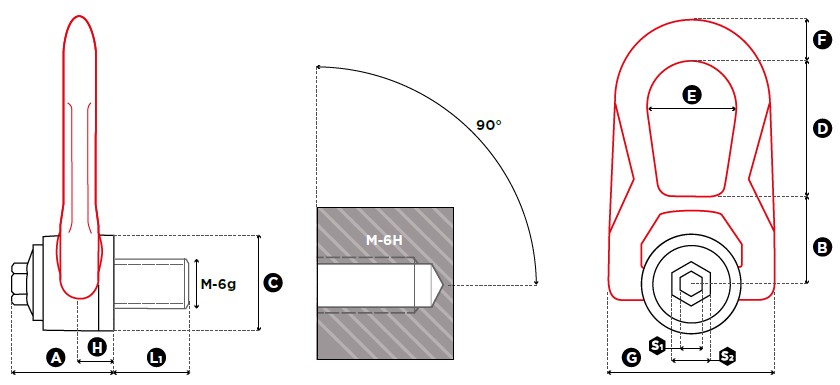

A | B | C | D | E | F | G | H | Masa (kG) |
| DSR M5 UP | M5 x0,8 | 0,07 | 0,1 | 15 | 3 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M6 UP | M6 x1 | 0,15 | 0,2 | 15 | 4 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M8 UP | M8 x1,25 | 0,4 | 0,5 | 15 | 6 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M10 UP | M10 x1,5 | 0,7 | 0,9 | 18 | 10 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M12 UP | M12 x1,75 | 1,05 | 1,3 | 21 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M14 UP | M14 x2 | 1,4 | 1,8 | 23 | 30 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M16 UP | M16 x2 | 2 | 2,3 | 27 | 50 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M18 UP | M18 x2,5 | 2,3 | 2,3 | 27 | 70 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M20 2t5 UP | M20 x2,5 | 2,5 | 2,5 | 30 | 100 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M20 3t2 UP | M20 x2,5 | 2,9 | 3,2 | 25 | 100 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M22 UP | M22 x2,5 | 3,5 | 4,5 | 33 | 120 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M24 UP | M24 x3 | 4,4 | 5,5 | 36 | 160 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M27 UP | M27 x3 | 5,7 | 6 | 40 | 200 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
| DSR M30 6t3 UP | M30 x3,5 | 6 | 6,3 | 45 | 250 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
| DSR M30 8t UP | M30 x3,5 | 6,7 | 8 | 45 | 250 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 |
| DSR M36 UP | M36 x4 | 8 | 8,5 | 54 | 320 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 |
| DSR M42 UP | M42 x4,5 | 8,5 | 9 | 63 | 400 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,5 |
| Coeficient de siguranță SF 4:1 |
Moment strângere
N x m |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| DSR M5 UP | 3 | 0,3 | 0,6 | 0,1 | 0,2 | 0,14 | 0,1 | 0,1 | 0,21 | 0,15 | 0,1 |
| DSR M6 UP | 4 | 0,4 | 0,8 | 0,2 | 0,4 | 0,28 | 0,2 | 0,2 | 0,42 | 0,3 | 0,2 |
| DSR / FE.DSR M8 UP | 6 | 1 | 2 | 0,5 | 1 | 0,7 | 0,5 | 0,5 | 1,05 | 0,75 | 0,5 |
| DSR / FE.DSR / OS.DSR M10 UP | 10 | 1,5 | 3 | 0,9 | 1,8 | 1,26 | 0,9 | 0,9 | 1,89 | 1,35 | 0,9 |
| DSR / FE.DSR / OS.DSR M12 UP | 15 | 1,5 | 3 | 1,3 | 2,6 | 1,82 | 1,3 | 1,3 | 2,73 | 1,95 | 1,3 |
| DSR / FE.DSR M14 UP | 30 | 2,6 | 5,2 | 1,8 | 3,6 | 2,52 | 1,8 | 1,8 | 3,78 | 2,7 | 1,8 |
| DSR / FE.DSR / OS.DSR M16 UP | 50 | 2,8 | 5,6 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| DSR / FE.DSR M18 UP | 70 | 2,5 | 5 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| DSR / FE.DSR M 20 UP 2t5 | 100 | 2,8 | 5,6 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| DSR / OS.DSR M20 3t2 UP | 100 | 3,2 | 6,4 | 3,2 | 6,4 | 4,48 | 3,2 | 3,2 | 6,72 | 4,8 | 3,2 |
| DSR / FE.DSR M22 UP | 120 | 6 | 12 | 4,5 | 9 | 6,3 | 4,5 | 4,5 | 9,45 | 6,75 | 4,5 |
| DSR / OS.DSR M24 UP | 160 | 6,5 | 13 | 5,5 | 11 | 7,7 | 5,5 | 5,5 | 11,55 | 8,25 | 5,5 |
| DSR M27 UP | 200 | 6,5 | 13 | 6 | 12 | 8,4 | 6 | 6 | 12,6 | 9 | 6 |
| DSR / OS.DSR M30 6t3 UP | 250 | 6,5 | 13 | 6,3 | 12,6 | 8,82 | 6,3 | 6,3 | 13,23 | 9,45 | 6,3 |
| DSR M30 8t UP | 250 | 9 | 18 | 8 | 16 | 11,2 | 8 | 8 | 16,8 | 12 | 8 |
| DSR M36 UP | 320 | 10 | 20 | 8,5 | 17 | 11,9 | 8,5 | 8,5 | 17,85 | 12,75 | 8,5 |
| DSR M42 UP | 400 | 10 | 20 | 9 | 18 | 12,6 | 9 | 9 | 18,9 | 13,5 | 9 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| DSR M5 UP | 3 | 0,2 | 0,4 | 0,07 | 0,14 | 0,1 | 0,07 | 0,07 | 0,15 | 0,11 | 0,07 |
| DSR M6 UP | 4 | 0,3 | 0,6 | 0,15 | 0,3 | 0,21 | 0,15 | 0,15 | 0,32 | 0,23 | 0,15 |
| DSR / FE.DSR M8 UP | 6 | 0,8 | 1,6 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| DSR / FE.DSR / OS.DSR M10 UP | 10 | 1,3 | 2,6 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| DSR / FE.DSR / OS.DSR M 12 UP | 15 | 1,5 | 3 | 1,05 | 2,1 | 1,47 | 1,05 | 1,05 | 2,21 | 1,58 | 1,05 |
| DSR / FE.DSR M14 UP | 30 | 2,5 | 5 | 1,4 | 2,8 | 1,96 | 1,4 | 1,4 | 2,94 | 2,1 | 1,4 |
| DSR / FE.DSR / OS.DSR M16 UP | 50 | 2,7 | 5,4 | 2 | 4 | 2,8 | 2 | 2 | 4,2 | 3 | 2 |
| DSR / FE.DSR M18 UP | 70 | 2,5 | 5 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| DSR / FE.DSR M20 2t5 UP | 100 | 2,8 | 5,6 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| DSR / OS.DSR M20 3t2 UP | 100 | 3,2 | 6,4 | 2,9 | 5,8 | 4,06 | 2,9 | 2,9 | 6,09 | 4,35 | 2,9 |
| DSR / FE.DSR M22 UP | 120 | 5,5 | 11 | 3,5 | 7 | 4,9 | 3,5 | 3,5 | 7,35 | 5,25 | 3,5 |
| DSR / OS.DSR M24 UP | 160 | 6 | 12 | 4,4 | 8,8 | 6,16 | 4,4 | 4,4 | 9,24 | 6,6 | 4,4 |
| DSR M27 UP | 200 | 6 | 12 | 5,7 | 11,4 | 7,98 | 5,7 | 5,7 | 11,97 | 8,55 | 5,7 |
| DSR / OS.DSR M30 6t3 UP | 250 | 6,3 | 12,6 | 6 | 12 | 8,4 | 6 | 6 | 12,6 | 9 | 6 |
| DSR M30 8t UP | 250 | 9 | 18 | 6,7 | 13,4 | 9,38 | 6,7 | 6,7 | 14,07 | 10,05 | 6,7 |
| DSR M36 UP | 320 | 9 | 18 | 8 | 16 | 11,2 | 8 | 8 | 16,8 | 12 | 8 |
| DSR M42 UP | 400 | 9,5 | 19 | 8,5 | 17 | 11,9 | 8,5 | 8,5 | 17,85 | 12,75 | 8,5 |
