Inel rotativ cu piulita | Inel rotativ mama FE.SEB

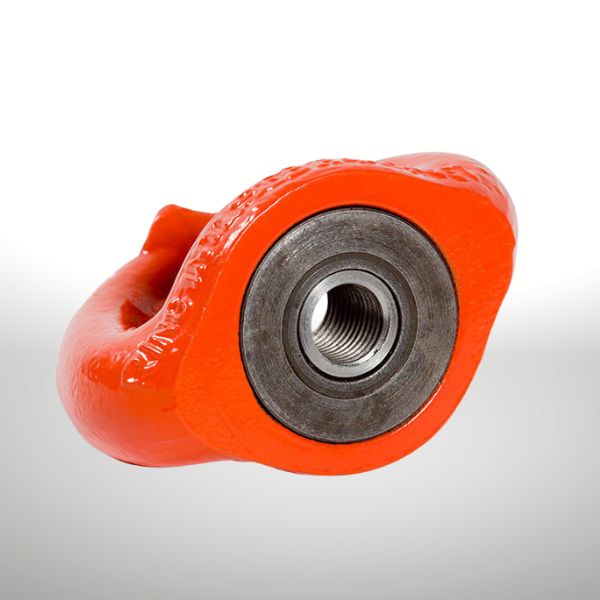

Inel de ridicare rotativ cu piulita (inel rotativ mama) pentru sarcini de la 0,4T la 11T.
- diametre standard: M8-M36
- factor de siguranta 4:1 si 5:1
- rotatie 360° sub sarcina
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- cod individual de trasabilitate, citire cu RIFD
| Brand |
Codipro |
|---|
Descriere
Descriere

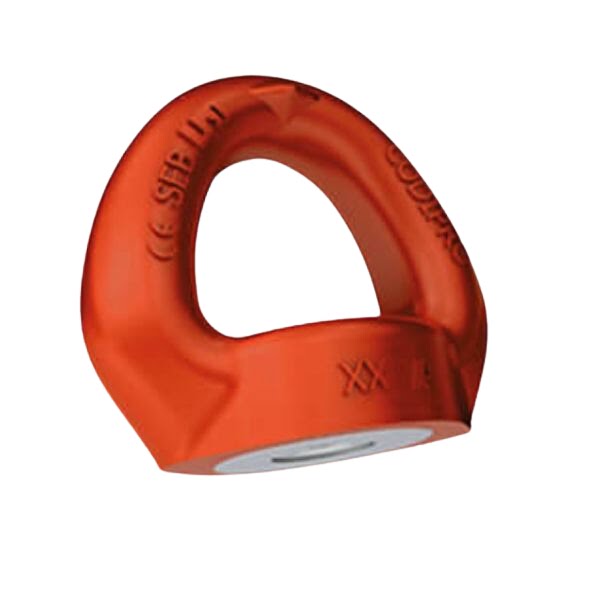

Inel de ridicare rotativ cu piulita (inel rotativ mama) pentru sarcini de la 0,4 t la 11 t.
- diametre standard: M8-M36
- model: FE.SEB
Avantaje Inel rotativ cu piulita | Inel rotativ mama
- rotatie 360° sub sarcina
- permite orientarea optima in directia tragerii
- pentru orice configurație de ridicare (axială, cu unghi de înclinare, cu rotație)
- permite cârligului să se deplaseze paralel cu suprafata de sprijin a inelului pentru ridicarile la 90°
- temperatură de funcționare între -20°C și +200°C
- factor de siguranta 4:1 si 5:1
- număr individual de trasabilitate
- marcaje: CE, CMU, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH

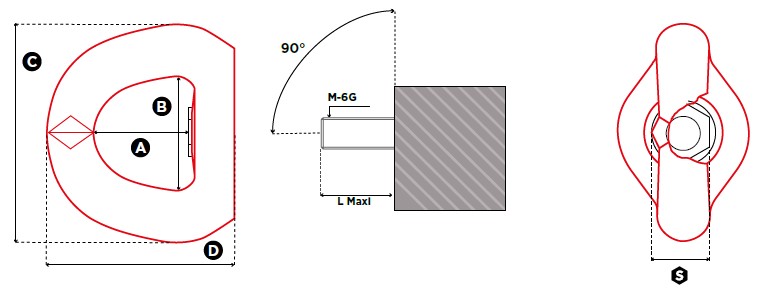

| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
SF 4:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |
S (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
Masa (kG) |
| FE.SEB M8 UP | M8 x1,25 | 0,4 | 0,5 | 22 | 6 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M10 UP | M10 x1,5 | 0,5 | 0,7 | 22 | 10 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M12 UP | M12 x1,75 | 0,8 | 0,9 | 22 | 15 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M16 UP | M16 x2 | 1,4 | 1,8 | 22 | 50 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M20 UP | M20 x2,5 | 2 | 2,7 | 35 | 100 | 36 | 55 | 70 | 115 | 106 | 2,5 |
| FE.SEB M24 UP | M24 x3 | 3,4 | 4,2 | 48 | 160 | 40 | 77 | 94 | 168 | 155 | 6,3 |
| FE.SEB M30 UP | M30 x3,5 | 5,5 | 6,3 | 48 | 250 | 40 | 77 | 94 | 168 | 155 | 6,3 |
| FE.SEB M36 UP | M36 x4 | 9 | 11 | 48 | 320 | 40 | 77 | 94 | 168 | 155 | 6,3 |
| Coeficient de siguranță SF 4:1 |
Moment strângere
N x m |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.SEB M8 UP | 6 | 0,8 | 1,6 | 0,5 | 1 | 0,7 | 0,5 | 0,5 | 1,05 | 0,75 | 0,5 |
| FE.SEB M10 UP | 10 | 1,6 | 3,2 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| FE.SEB M12 UP | 15 | 1,9 | 3,8 | 0,9 | 1,8 | 1,26 | 0,9 | 0,9 | 1,89 | 1,35 | 0,9 |
| FE.SEB M16 UP | 50 | 3,2 | 6,4 | 1,8 | 3,6 | 2,52 | 1,8 | 1,8 | 3,78 | 2,7 | 1,8 |
| FE.SEB M20 UP | 100 | 6,5 | 13 | 2,7 | 5,4 | 3,78 | 2,7 | 2,7 | 5,67 | 4,05 | 2,7 |
| SEB M24 3t8 UP | 160 | 8 | 16 | 3,8 | 7,6 | 5,32 | 3,8 | 3,8 | 7,98 | 5,7 | 3,8 |
| FE.SEB M24 UP | 160 | 7 | 14 | 4,2 | 8,4 | 5,88 | 4,2 | 4,2 | 8,82 | 6,3 | 4,2 |
| FE.SEB M30 UP | 250 | 10 | 20 | 6,3 | 12,6 | 8,82 | 6,3 | 6,3 | 13,23 | 9,45 | 6,3 |
| FE.SEB M36 UP | 320 | 12 | 24 | 11 | 22 | 15,4 | 11 | 11 | 23,1 | 16,5 | 11 |
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
|
|
|
|
|
|
|
|
|
|
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| FE.SEB M8 UP | 6 | 0,7 | 1,4 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| FE.SEB M10 UP | 10 | 1,2 | 2,4 | 0,5 | 1 | 0,7 | 0,5 | 0,5 | 1,05 | 0,75 | 0,5 |
| FE.SEB M12 UP | 15 | 1,7 | 3,4 | 0,8 | 1,6 | 1,12 | 0,8 | 0,8 | 1,68 | 1,2 | 0,8 |
| FE.SEB M16 UP | 50 | 3,2 | 6,4 | 1,4 | 2,8 | 1,96 | 1,4 | 1,4 | 2,94 | 2,1 | 1,4 |
| FE.SEB M20 UP | 100 | 5 | 10 | 2 | 4 | 2,8 | 2 | 2 | 4,2 | 3 | 2 |
| SEB M24 3t8 UP | 160 | 6,3 | 12,6 | 3,2 | 6,4 | 4,48 | 3,2 | 3,2 | 6,72 | 4,8 | 3,2 |
| FE.SEB M24 UP | 160 | 7 | 14 | 3,4 | 6,8 | 4,76 | 3,4 | 3,4 | 7,14 | 5,1 | 3,4 |
| FE.SEB M30 UP | 250 | 8,5 | 17 | 5,5 | 11 | 7,7 | 5,5 | 5,5 | 11,55 | 8,25 | 5,5 |
| FE.SEB M36 UP | 320 | 12 | 24 | 9 | 18 | 12,6 | 9 | 9 | 18,9 | 13,5 | 9 |
