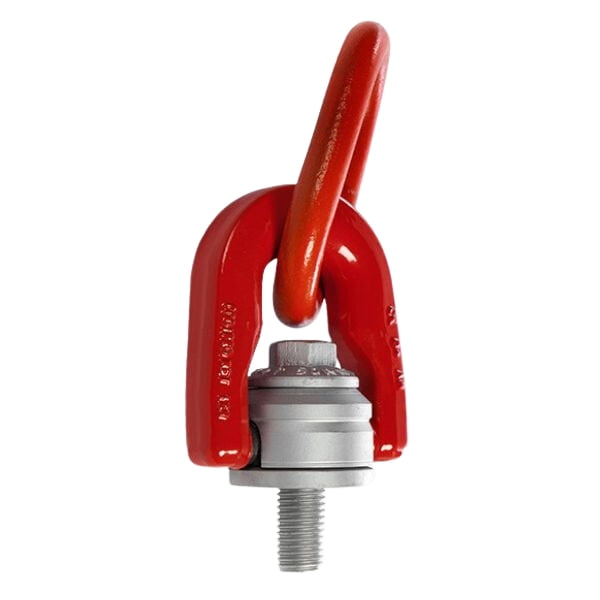

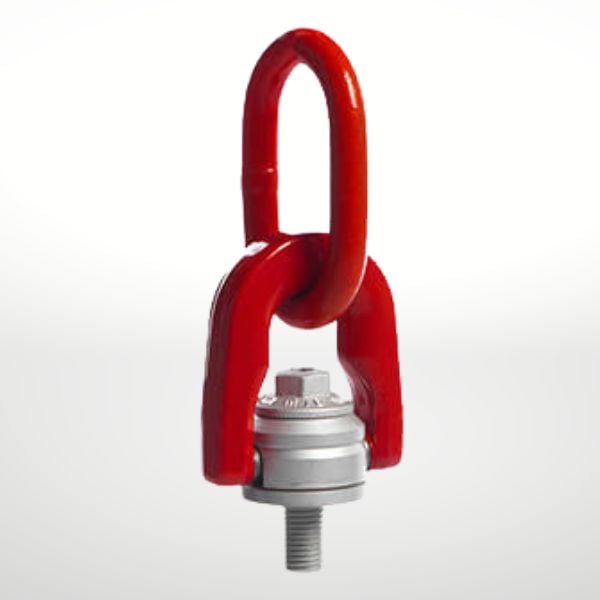

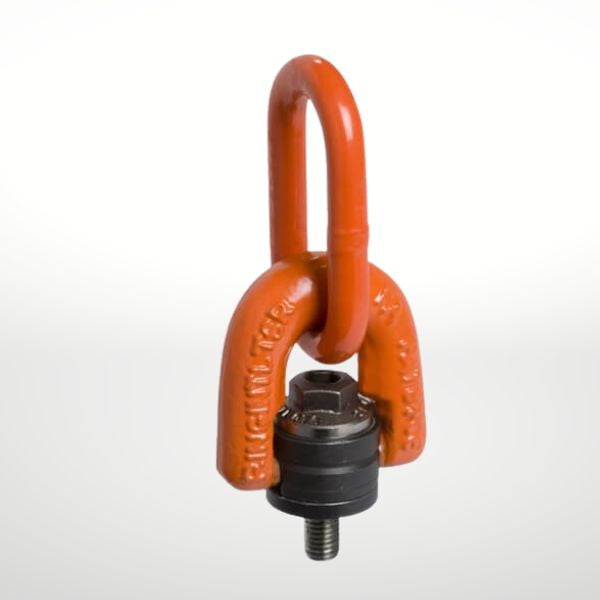

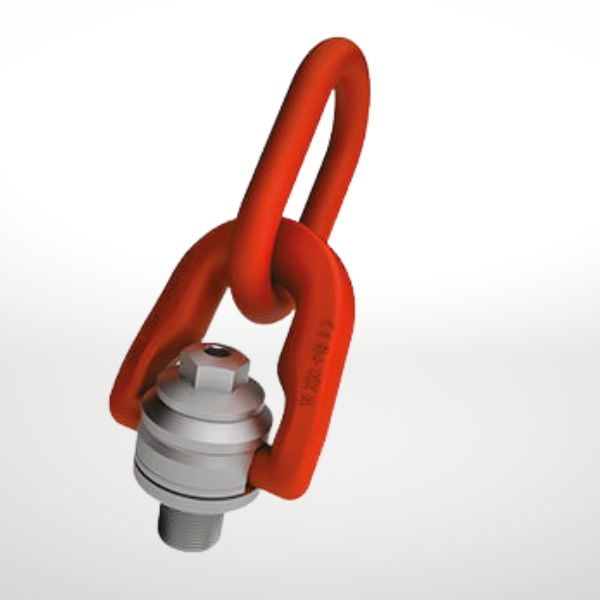

Inel de ridicare triplu articulat cu surub TSR
Inel de ridicare triplu articulat cu surub pentru sarcini de la 0,4 t la până la 22 t.
- diametre standard: M8-M56
- articulația triplă permite o aliniere perfectă cu direcția de tragere
- poziționare paralelă a cârligului cu suprafața de sprijin, asigurând o tracțiune la 90 °
- otel de clasă> 8
- factor de siguranta 4:1 si 5:1
| Brand |
Codipro |
|---|
Descriere
Descriere
Inel de ridicare triplu articulat cu surub pentru sarcini de la 0,4 t la până la 22 t.
- diametre standard: M8-M56
- strângere: folosind o cheie fixă sau o cheie imbus
- model TSR
Avantaje punct de ridicare dublu articulat
- articulația triplă permite o aliniere perfectă cu direcția de tragere
- poziționare paralelă a cârligului cu suprafața de sprijin, asigurând o tracțiune la 90 °
- otel de clasă> 8
- factor de siguranta 4:1 si 5:1
- număr individual de trasabilitate
- marcaje: CE, WLL, cuplu de strangere
- conform Directivei Mașini 2006/42/CE
- fabricat în conformitate cu Norma EN 1677-1
- în conformitate cu regulamentul REACH
| Cod produs | Filet x pas (mm) |
SF 5:1 WLL (to) |
L1 standard (mm) |
Mom. strangere N x m |

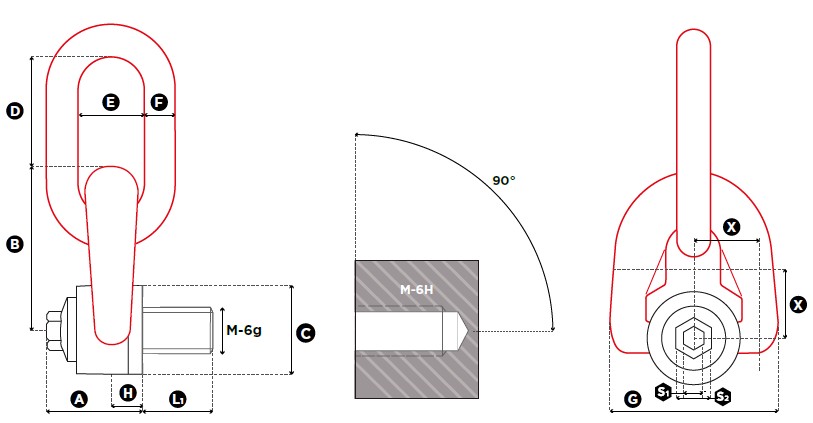

Vezi desen X × X (mm) |
S1 (mm) |
S2 (mm) |
A | B | C | D | E | F | G | H | Masa (kG) |
| TSR M8 | M8 x1,25 | 0,4 | 15 | 6 | 18 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| TSR M10 | M10 x1,50 | 0,7 | 18 | 10 | 18 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| TSR M12 | M12 x1,75 | 1,05 | 21 | 15 | 18 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| TSR M14 | M14 x2 | 1,4 | 23 | 30 | 24 | 8 | 20 | 45 | 81 | 45 | 48 | 34 | 16 | 79 | 13 | 1,1 |
| TSR M16 | M16 x2 | 2 | 27 | 50 | 24 | 8 | 20 | 45 | 81 | 45 | 48 | 34 | 16 | 79 | 13 | 1,2 |
| TSR M18 | M18 x2,5 | 2,3 | 27 | 70 | 24 | 8 | 20 | 45 | 81 | 45 | 48 | 34 | 16 | 79 | 13 | 1,2 |
| TSR M20 | M20 x2,5 | 2,5 | 30 | 100 | 24 | 8 | 20 | 45 | 81 | 45 | 48 | 34 | 16 | 79 | 13 | 1,2 |
| TSR M22* | M22 x2,5 | 3 | 33 | 120 | 45 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,8 |
| TSR M24* | M24 x3 | 4 | 36 | 160 | 45 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,9 |
| TSR M27* | M27 x3 | 5 | 36 | 200 | 45 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,9 |
| TSR M30* | M30 x3,5 | 6,3 | 45 | 250 | 45 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 3 |
| TSR M36* | M36 x4 | 10 | 54 | 320 | 54 | 19 | 30 | 81 | 140 | 80 | 111 | 71 | 30 | 148 | 26,5 | 7,6 |
| TSR M42* | M42 x4,5 | 12,5 | 63 | 400 | 58 | 19 | 30 | 84 | 146 | 80 | 111 | 71 | 30 | 148 | 26,5 | 7,8 |
| **TSR M48 | M48x5 | **20 | 68 | 600 | 69 | 19 | 30 | 100 | 178 | 110 | 135 | 90 | 42 | 180 | 33 | 17,5 |
| **TSR M56 | M56x5,5 | **22 | 78 | 600 | 73 | 19 | 30 | 104 | 184 | 110 | 135 | 90 | 42 | 190 | 33 | 18 |
* doar la comanda
** SF 4:1, coef. siguranță
| Coeficient de siguranță SF 5:1 |
Moment strângere
N x m |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Număr puncte prindere | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3→4 | 3→4 | 3→4 | |
| Unghi cu verticala ∝ | 0° | 0° | 0° | 0° | 0°→45° | 45°→60° | Asimetric | 0°→45° | 45°→60° | Asimetric | |
| Unghi pivotare β | 0° | 0° | 90° | 90° | 0°→45° | 45°→60° | 0°→45° | 45°→60° | |||
| TSR M8 | 6 | 0,4 | 0,8 | 0,4 | 0,8 | 0,56 | 0,4 | 0,4 | 0,84 | 0,6 | 0,4 |
| TSR M10 | 10 | 0,7 | 1,4 | 0,7 | 1,4 | 0,98 | 0,7 | 0,7 | 1,47 | 1,05 | 0,7 |
| TSR M12 | 15 | 1,05 | 2,1 | 1,05 | 2,1 | 1,47 | 1,05 | 1,05 | 2,21 | 1,58 | 1,05 |
| TSR M14 | 30 | 1,4 | 2,8 | 1,4 | 2,8 | 1,96 | 1,4 | 1,4 | 2,94 | 2,1 | 1,4 |
| TSR M16 | 50 | 2 | 4 | 2 | 4 | 2,8 | 2 | 2 | 4,2 | 3 | 2 |
| TSR M18 | 70 | 2,3 | 4,6 | 2,3 | 4,6 | 3,22 | 2,3 | 2,3 | 4,83 | 3,45 | 2,3 |
| TSR M20 | 100 | 2,5 | 5 | 2,5 | 5 | 3,5 | 2,5 | 2,5 | 5,25 | 3,75 | 2,5 |
| TSR M22* | 120 | 3 | 6 | 3 | 6 | 4,2 | 3 | 3 | 6,3 | 4,5 | 3 |
| TSR M24* | 160 | 4 | 8 | 4 | 8 | 5,6 | 4 | 4 | 8,4 | 6 | 4 |
| TSR M27* | 200 | 5 | 10 | 5 | 10 | 7 | 5 | 5 | 10,5 | 7,5 | 5 |
| TSR M30* | 250 | 6,3 | 12,6 | 6,3 | 12,6 | 8,82 | 6,3 | 6,3 | 13,23 | 9,45 | 6,3 |
| TSR M36* | 320 | 10 | 20 | 10 | 20 | 14 | 10 | 10 | 21 | 15 | 10 |
| TSR M42* | 400 | 12,5 | 25 | 12,5 | 25 | 17,5 | 12,5 | 12,5 | 26,25 | 18,75 | 12,5 |
| **TSR M48 | 600 | 20 | 40 | 20 | 40 | 28 | 20 | 20 | 42 | 30 | 20 |
| **TSR M56 | 600 | 22 | 44 | 22 | 44 | 30,8 | 22 | 22 | 46,2 | 33 | 22 |
* doar la comanda
** SF 4:1, coef. siguranță
Recomandare:
