Magnet profile unghiulare 200 | 400 | 800 kg

Magnet profile unghiulare 200 | 400 | 800 kg

Magnet permanent de ridicat, cu o portanță de la 200 kg la 800 kg,  pentru grinzi, profile unghiulare și piese calde.

  • Ideal pentru lucrul în domeniul construcțiilor metalice, a construcțiilor navale și a containerelor.
  • Design lung-îngust,  pentru a se potrivi pe grinzi si profile metalice.
  • Portanță maximă chiar și în cazul materialelor de grosime relativ mică, astfel încât chiar și foile subțiri de tablă pot fi ridicate în condiții de siguranță.
  • Forma prismatică a tălpii magnetului, protejează miezul acestuia de căldură în cazul ridicării pieselor fierbinți, cu temperaturi de până la 150 °.
  • Performanță remarcabilă într-un design compact;
  • Testat conform standardelor CE / EN 13155 / MRL 2006/42 CEE;
  • Garanție: 3 ani;
  • Furnizare garantată de piese de schimb: 10 ani ;
  • Fabricat în Germania

Descriere

Magnet permanent de ridicat profile unghiulare, cu sarcini de până la 200 | 400 | 800 kg, cu posibilitatea de fixare atât în interiorul, cât și în exteriorul unghiului profilului.

  • design lung și îngust
  • suprafată de așezare prismatica la 90°

Avantaje magnet tevi rectangulare

  • Putere de fixare maximă chiar și în cazul tablelor subțiri, cu o grosime relativ scăzută a materialului
  • Timp redus de încărcare / descărcare
  • Fără afectarea mecanică a piesei, magnetul acționând deasupra încărcăturii
  • Siguranță sporită prin operare simplă
  • Garanție: 3 ani
  • Furnizare garantată de piese de schimb: 10 ani
  • Excelent raport preț / performanță

Caracteristici tehnice magnet permanent profile unghiulare

Criterii selectie magneti

Alegerea dispozitivului magnetic potrivit

Pentru alegerea modelului corect de magnet de ridicare, în afară de greutatea încărcăturii, trebuie luați în considerare alți cinci factori care afectează portanța:

  • Suprafața de contact

    Dacă există o distanță (întrefier) între magnetul de ridicare și încărcătura de ridicat, fluxul magnetic este îngreunat, reducând capacitatea de ridicare. Rugina, vopseaua, murdăria, hârtia, sau suprafața brută prelucrată poate avea un astfel de rezultat al întrefierului și, la rândul său, înseamnă o reducere a forței de ridicare.

  • Grosimea materialului

    Fluxul magnetic al magneților de ridicare necesită o grosime minimă a materialului. Dacă piesa nu atinge această grosime minimă, forța de ridicare este mai mică. Pentru beneficii de ridicare mai mari, sunt necesare grosimi mai mari ale materialului.

» Găsiți aici un tabel orientativ: Portabilitate raportată la golurile de aer seria FX-V

  • Dimensiunile piesei / stabilitatea intrinsecă

    Dacă lungimea încărcăturii este prea mare, atunci, la grosimi mici de material, între magnetul de ridicare și încărcătură se formează un gol de aer, care reduce forța de ridicare a magneților.

  • Temperatura încărcăturii de ridicat

    Cu cât temperatura este mai mare cu atât vibrația moleculelor de oțel este mai mare. Moleculele cu vibrații rapide opun o rezistență mai mare fluxului magnetic. Puterea nominală a magneților noștri de ridicare este valabilă la temperaturi de max. 80 °C.

  • Compoziția încărcăturii de ridicat

    Oțelul cu conținut redus de carbon este un bun conductor magnetic, de exemplu F1110 sau St37. Aliajul de oțel cu un conținut ridicat de carbon, sau cu alte materiale, își pierde proprietățile magnetice, astfel încât puterea magneților de ridicare scade. Tratamentele termice care afectează structura oțelului reduc, de asemenea, puterea de ridicare. Cu cât este mai greu un oțel, cu atât mai rău este răspunsul său la magneți, și tinde să păstreze un magnetism rezidual. Puterea nominală a magneților noștri de ridicare este valabilă pentru un oțel cu conținut scăzut de carbon, cum ar fi C 40 / St37

    MaterialCapacitatea de ridicare (%)
    Oțel carbon 0,1-0,3%C100
    Oțel carbon 0,4-0,5%C90
    Oțel aliat F-52280-90
    Fontă GGG70-80
    Fontă GG45-60
    Oțel aliat călit la 55-60 HRC40-50
    Oțel inoxidabil0
    Alamă, aluminiu, cupru0

Variante produs

Magnet de ridicat profile unghiulare

ModelSarcina maxima de încărcare (kg)Dimensiuni (mm)Greutate proprie (kg)
Profil plat Profil ungiular | exterior Profil ungiular | interior
FX-VV 200200100120172641415,5
FX-VV 4004002002502408717613
FX-VV 80080030040032011221028



Atenționări

  • Temperatura mai mare de 150 ° nu este permisă – ducând la deteriorarea permanentă a dispozitivului;
  • Tracțiunea orizontală este interzisă – utilizați magneții numai pentru a ridica drept în sus, nu sub un unghi de înclinare.
  • Persoanelor cu stimulatoare cardiace li se interzice utilizarea dispozitivului!

Recomandare pentru cazul special al aplicațiilor de ridicare la temperaturi înalte

  • Dacă doriți un magnet electro-permanent, puteți comanda versiunea cu protecție specială contra temperaturilor înalte.

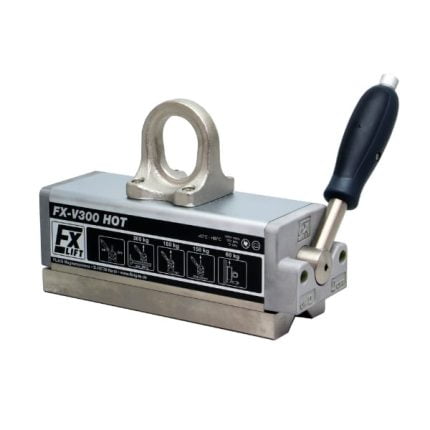

  • Dacă doriți un magnet permanent, vă recomandăm: » Magnet de ridicat piese fierbinți
