Descriere

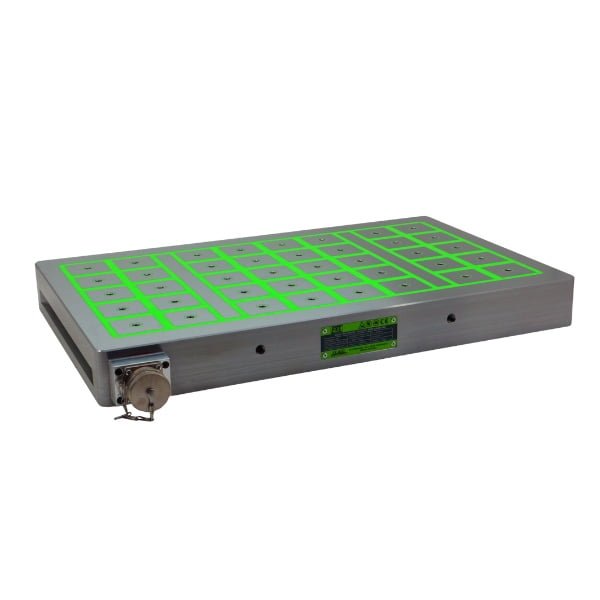

Mandrina magnetica electropermanenta (placa de fixare magnetica electopermanenta) recomandata pentru piese de mici dimensiuni (de aproximativ 100 x 100 mm) și subțiri.
- stâlpi magnetici de 50 x 50 mm
- câmpul magnetic pătrunde aproximativ 12 mm în piesa de prelucrat
Avantaje mandrina magnetica piese mici
- prindere uniformă în cazul pieselor de prelucrat mai mici, prin ocuparea mai multor tranziții ale polilor
Caracteristici placa fixare magnetica piese mici
- Seria: FXL-50
- Forța nominală de reținere: 160 N/cm 2 = 4kN pe stâlp
Variante produs
| Model | Cod articol | Dimensiuni | Nr. poli | Greutate (kg) | ||
|---|---|---|---|---|---|---|
| L (mm) | B (mm) | H (mm) | ||||
| FXL 203/50 | 29500203 | 320 | 198 | 66 | 8 | 30 |
| FXL 204/50 | 29500204 | 440 | 198 | 66 | 12 | 42 |
| FXL 206/50 | 29500206 | 650 | 198 | 66 | 18 | 62 |
| FXL 303/50 | 29500303 | 320 | 320 | 66 | 16 | 48 |
| FXL 305/50 | 29500305 | 500 | 320 | 66 | 24 | 75 |
| FXL 306/50 | 29500306 | 630 | 320 | 66 | 32 | 96 |
| FXL 308/50 | 29500308 | 800 | 320 | 66 | 40 | 121 |
| FXL 404/50 | 29500404 | 392 | 392 | 66 | 25 | 73 |
| FXL 406/50 | 29500406 | 620 | 392 | 66 | 40 | 115 |
| FXL 408/50 | 29500408 | 810 | 392 | 66 | 50 | 150 |
| FXL 410/50 | 29500410 | 1120 | 392 | 66 | 70 | 210 |
| FXL 505/50 | 29500505 | 500 | 460 | 66 | 36 | 110 |
| FXL 506/50 | 29500506 | 650 | 460 | 66 | 48 | 150 |
| FXL 508/50 | 29500508 | 810 | 460 | 66 | 60 | 176 |
| FXL 510/50 | 29500510 | 1120 | 460 | 66 | 84 | 250 |
| FXL 606/50 | 29500606 | 650 | 580 | 66 | 64 | 175 |
| FXL 608/50 | 29500608 | 800 | 580 | 66 | 80 | 220 |
| FXL 610/50 | 29500610 | 1120 | 580 | 66 | 112 | 310 |
| FXL 612/50 | 29500612 | 1258 | 580 | 66 | 128 | 350 |
