Inel de ridicare pivotant la 180 grade

Testat în conformitate cu EN 1677-1.
Testat la sarcină de încercare de $2,5$ WLL.
Evaluat la oboseală la $20.000$ de cicluri cu $1,5$ WLL.

Brand

Yoke

CERE OFERTA

Descriere

Rotește sarcina la $360^\circ$ și o pivotează la $180^\circ$ permite simultan ridicarea din orice direcție.

Caracteristici tehnice

Fabricat din oțel aliat forjat, călit și revenit.
Șuruburile au filet Metric.
Testat 100% prin examinare cu pulberi magnetice (magnaflux).
Asamblare rapidă și simplă, fiind necesară doar o gaură filetată.

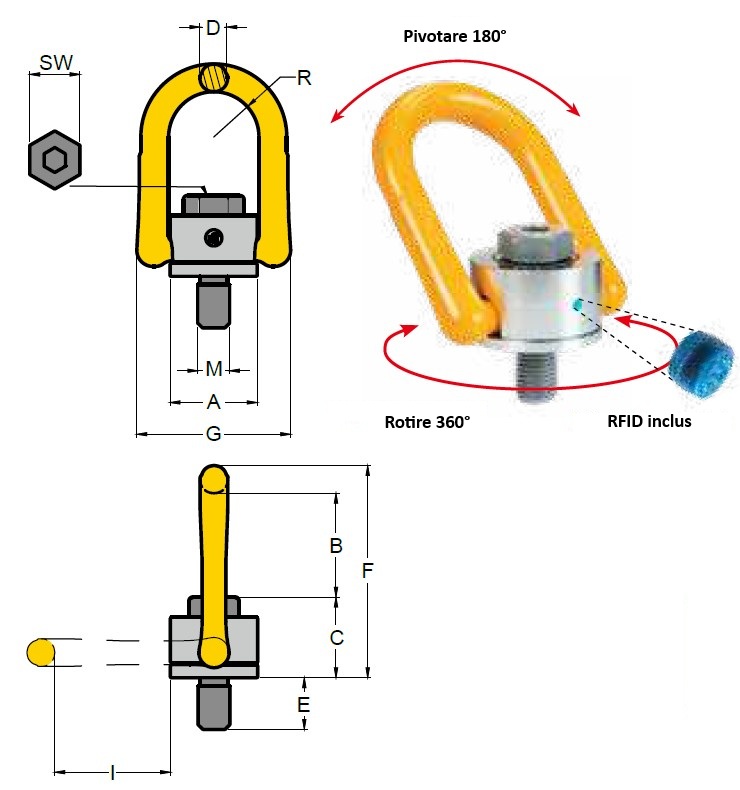

Cod produs	WLL (to)	Filet x pas	E	A	B	C	D	F	G	R	SW	I	Mom. strângere N x m	Masa (kG)
8-231-005	0,5	M8 x 1,25	12	33	42	28	11	80	58	17	13	44	30	0,2
8-231-007	0,7	M10 x 1,5	15	33	41	29	11	80	58	17	17	44	60	0,3
8-231-010	1	M12 x 1,75	20	33	39	31	11	80	58	17	19	44	100	0,3
8-231-015	1,5	M14 x 2	21	50	56	45	17	116	90	27	22	63	120	0,9
8-231-020	2	M16 x 2	24	50	54	46	17	116	90	27	24	63	150	0,9
8-231-025	2,5	M18 x 2,5	27	65	77	57	20	155	108	34	30	86	200	1,9
8-231-030	3	M20 x 2,5	34	51	52	49	17	116	90	27	30	63	250	1,1
8-231-050	5	M24 x 3	36	72	81	59	25	163	126	37	36	88	400	2,7
8-231-056	5,6	M27 x 3	38	87	96	79	30	204	148	46	41	110	400	4,7
8-231-078	7,8	M30 x 3,5	48	87	94	81	30	204	148	46	46	110	500	5,1
8-231-100	10	M36 x 4	54	87	90	85	30	204	148	46	55	110	1000	5,6
8-231-125	12,5	M36 x 4	56	110	112	98	36	248	188	57	55	128	1000	10,2
8-231-156	15,6	M42 x 4,5	63	110	101	108	36	248	188	57	65	128	1500	10,6
8-231-200	20	M48 x 5	72	110	97	112	36	248	188	57	75	128	2000	12
8-231-220	22	M56 x 5,5	84	123	116	121	36	274	202	64	85	145	2100	14,3
8-231-225	22,5	M64 x 6	100	123	111	126	36	274	202	64	95	146	2200	16,6

Cotele sunt în milimetri, filet metric ISO, pas conf. DIN13

Cod produs	Filet metric
		0°	0°	90°	90°	0÷45°	45°÷90°	asimetric	0÷45°	45°÷90°	asimetric
		1	2	1	2	2	2	2	3-4	3-4	3-4
		WLL (t)
8-231-005	M8	0,8	1,6	0,5	1	0,7	0,5	0,5	1,1	0,8	0,5
8-231-007	M10	1,2	2,4	0,7	1,4	1	0,7	0,7	1,5	1,1	0,7
8-231-010	M12	1,5	3	1	2	1,4	1	1	2,1	1,5	1
8-231-015	M14	2,4	4,8	1,5	3	2,1	1,5	1,5	3,2	2,3	1,5
8-231-020	M16	3,2	6,4	2	4	2,8	2	2	4,2	3	2
8-231-025	M18	5	10	2,5	5	3,5	2,5	2,5	5,3	3,8	2,5
8-231-030	M20	4,5	9	3	6	4,2	3	3	6,3	4,5	3
8-231-050	M24	9	18	5	10	7	5	5	10,5	7,5	5
8-231-056	M27	9,5	19	5,6	11,2	7,8	5,6	5,6	11,8	8,4	5,6
8-231-078	M30	12	24	7,8	15,6	10,9	7,8	7,8	16,4	11,7	7,8
*8-231-080	M36	13	26	8	16	11,2	8	8	16,8	12	8
8-231-100	M36	13	26	10	20	14	10	10	21	15	10
8-231-125	M36	14	28	12,5	25	17,5	12,5	12,5	26,3	18,8	12,5
8-231-156	M42	16	32	15,6	31,2	21,8	15,6	15,6	32,8	23,4	15,6
8-231-200	M48	20	40	20	40	28	20	20	42	30	20
8-231-220	M56	22	44	22	44	30,8	22	22	46,2	33	22
8-231-225	M64	22,5	45	22,5	45	31,5	22,5	22,5	47,25	33,75	22,5

Sold out

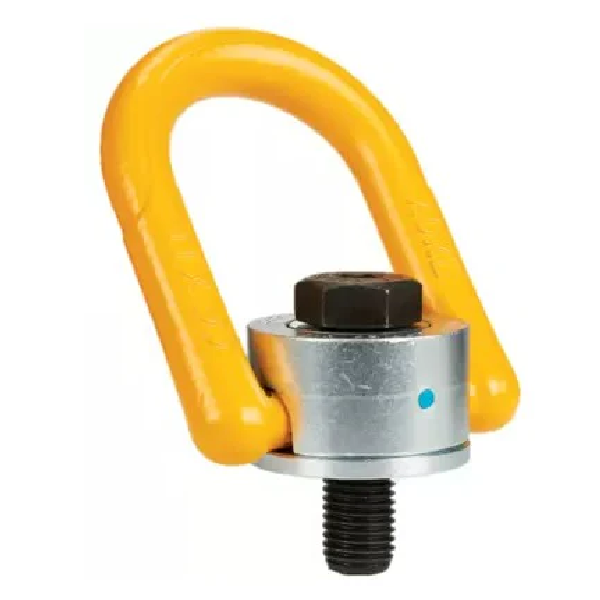

Inel de ridicare pivotant la 180 grade - imagine 1
